Quạt ly tâm VNS-CF1-NoT: Tăng áp, hút khói

Mã sản phẩm : VNS-CF1-NoT
Sản xuất bởi : TH Vinasun
Công suất : 0.37 - 37 (kW)
Lưu lượng : 1.200 - 86.000 (m3/h)
Áp suất : 220 - 1.305 (Pa)
Điện áp : 380 V
Vật liệu : Thép SS400, inox,

Quạt ly tâm VNS-CF1-N-T là dòng quạt tăng áp hút khói được thiết kế dạng truyền động trực tiếp. Có khả năng tạo ra lưu lượng cao, áp suất thấp và độ ồn thấp. Quạt có vai trò quan trọng và là yếu tố bắt buộc trong các công trình, dự án xây dựng tòa nhà cao tầng.

Nó giúp vai trò quan trọng trong việc tạo áp lực cao ở cầu thang khiến khói và khí độc không thể xâm nhập vào được khu vực thoát hiểm. Đồng thời, hút các khí độc ra bên ngoài và cung cấp khí tươi vào trong buồng thang, hành lang.

Ứng dụng của quạt ly tâm VNS-CF1-NoT

– Quạt chuyên dụng cho tăng áp buồng thang và hút khói hành lang của tòa nhà.

– Ngoài ra còn có thể sử dụng trong việc cấp gió tươi căn hộ hoặc cấp khí, hút khí thải của hệ thống điều hòa trung tâm.

Quạt ly tâm trực tiếp VNS-CF1-NOT

Quạt ly tâm trực tiếp VNS-CF1-NOT

Đặc tính của quạt ly tâm VNS-CF1-NoT

Quạt ly tâm VNS-CF1-NoT là dòng quạt truyền động trực tiếp. Động cơ được lắp trực tiếp vào cánh quạt. Đây là dòng quạt có khả năng tạo ra lưu lượng cao, áp suất thấp với độ ồn thấp.

1, Kết cấu vững chắc

Vỏ, cánh quạt được chế tạo bằng thép SS400 hoặc inox. Được gia công trên dây chuyền máy móc công nghệ hiện đại như:

– Máy cắt Fiber Laser Thụy Sỹ.

– Máy chấn CNC.

– Máy hàn Laser.

– Máy cân bằng số tự động.

– Hệ thống phun sơn tĩnh điện.

Vì vậy luôn đảm bảo tính chính xác, tạo ra sản phẩm có chất lượng cao và được đồng bộ.

Công nghệ sản xuất quạt công nghiệp Th Vinasun

Công nghệ sản xuất quạt công nghiệp Th Vinasun

2, Tiết kiệm điện năng tiêu thụ

Quạt được hiệu chỉnh tối đa nên đạt hiệu suất cao. Nhờ đó tiết kiệm được điện năng tiêu thụ.

3, Động cơ chất lượng tốt, độ bền cao

Quạt ly tâm có thể được sử dụng động cơ chính hãng của các hãng động cơ ATT, ABB, HEM, Siemens, elektrim,… Nên đảm bảo chất lượng tốt, độ bền cao.

4, Khả năng tháo lắp linh hoạt

Quạt được thiết kế có khả năng tháo lắp linh hoạt nên rất thuận tiện cho việc vận chuyển, di chuyển đến vị trí lắp đặt. Đồng thời giúp việc vệ sinh, bảo hành và bảo dưỡng trở nên dễ dàng.

5, Chạy êm, không bị rung lắc

Cánh quạt được cân bằng trên máy cân bằng số tự động. Do đó chạy êm, không bị rung lắc. Nhờ đó, nâng cao được tuổi thọ cho quạt.

Nguyên lý làm việc của quạt tăng áp, hút khói

Một hệ thống tăng áp hút khói bao gồm:

– Quạt công nghiệp.

– Đường ống dẫn gió.

– Các cửa cấp, các van đóng mở.

– Các cảm biến, tủ cấp nguồn và điều khiển.

* Quy trình làm việc của hệ thống tăng áp hút khói như sau:

Khi có khói và lửa cháy thì các cảm biến khói chuyển tín hiệu về hệ thống báo cháy trung tâm BMS (Building Management System). BMS sẽ đóng tiếp điểm điện cấp cho quạt ly tâm tăng áp khởi động.

Các cảm biến chênh áp trong cầu thang sẽ điều khiển quạt chạy liên tục hay dừng (khi mức chênh áp được cài đặt để áp suất trong cầu thang luôn lớn hơn áp suất ngoài cầu thang) và không được lắp thiết bị bảo vệ quá dòng hay chống ngắt mạch cho quạt này.

Khi xảy ra cháy nổ với tác dụng hút khói quạt sẽ nhanh chóng hút khí thải, khí độc ra bên ngoài. Đồng thời, cung cấp nguồn không khí tươi mới vào trong hành lang. Giúp tạo nơi có không khí tốt để thoát hiểm, đợi lực lượng cứu hộ đến.

Hãy gọi cho chúng tôi để được tư vấn và phục vụ tốt nhất

Hãy gọi cho chúng tôi để được tư vấn và phục vụ tốt nhất

KÍCH THƯỚC THAM KHẢO

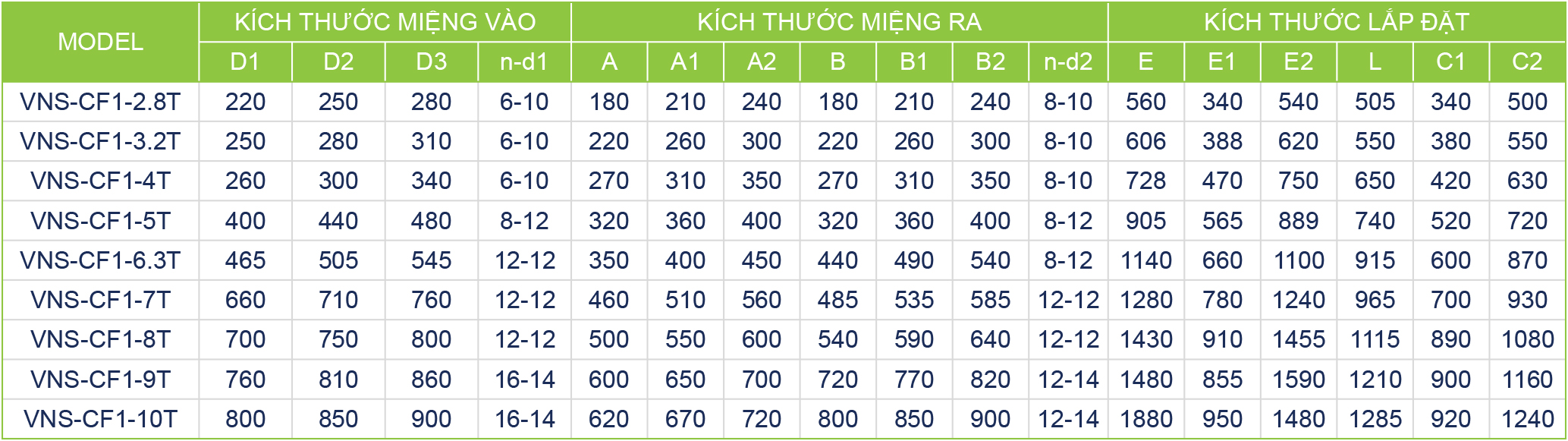

Bảng thông số kích thước quạt ly âm VNS-CF1-NoT

Bảng thông số kích thước quạt ly âm VNS-CF1-NoT

BẢNG THÔNG SỐ KỸ THUẬT

Bảng thông số kỹ thuật quạt ly âm VNS-CF1-NoT

Bảng thông số kỹ thuật quạt ly âm VNS-CF1-NoT

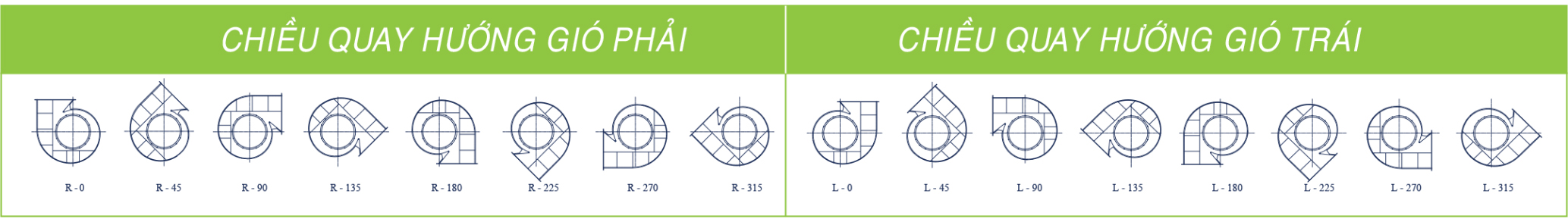

Chiều quay quạt ly tâm

Chiều quay quạt ly tâm

BẢN VẼ KỸ THUẬT

Bản vẽ kỹ thuật quạt ly tâm VNS-CF1-NoT

Bản vẽ kỹ thuật quạt ly tâm VNS-CF1-NoT

ĐƯỜNG ĐẶC TÍNH

Đường đặc tính quạt ly tâm VNS-CF1-NoT

Đường đặc tính quạt ly tâm VNS-CF1-NoT
