Hệ thống hút lọc bụi Cyclone VNS-CDC-Series

Mã sản phẩm : VNS-CDC-Series
Sản xuất bởi : Công ty TH Vinasun
Công suất : 1.1 - 250 kW
Lưu lượng : 1000-200000 m3/h
Áp suất : 100 - 5000 Pa
Điện áp : 220V/380V
Vật liệu : Thép SS400

Hệ thống hút lọc bụi Cyclone được sử dụng trong các ngành công nghiệp như: xi măng, sản xuất phân bón, chế biến gỗ,…. Quá trình sản xuất phát sinh ra bụi thô như đập, nghiến, sàng…

Hệ thống hút lọc bụi Cyclone VNS-CDC của Th Vinasun

Hệ thống hút lọc bụi Cyclone được sản xuất bởi TH Vinasun là thiết bị lọc bụi ly tâm kiểu đứng. Thiết bị này hình thành lực ly tâm để tách bụi ra khỏi không khí.

Thiết bị Cyclone được sử dụng rộng rãi trong công nghiệp. Bởi nó có hiệu quả xử lý bụi cao với thích thước hạt bụi > 5 micromet và chi phí đầu từ thấp. Khi lắp đặt giúp Hệ thống Cyclone loại bỏ hạt bụi từ một chất rắn hoặc một chất lỏng mà không sử dụng bộ lọc.

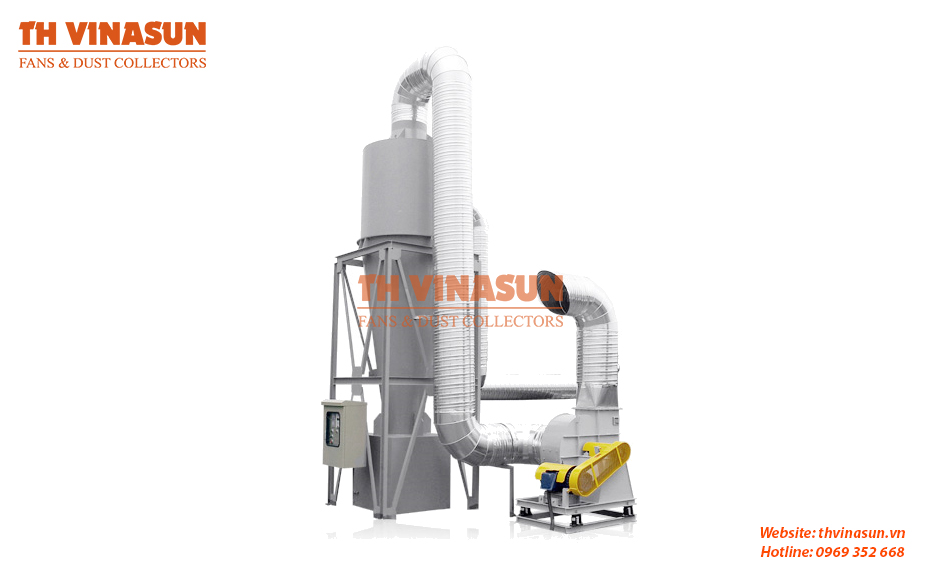

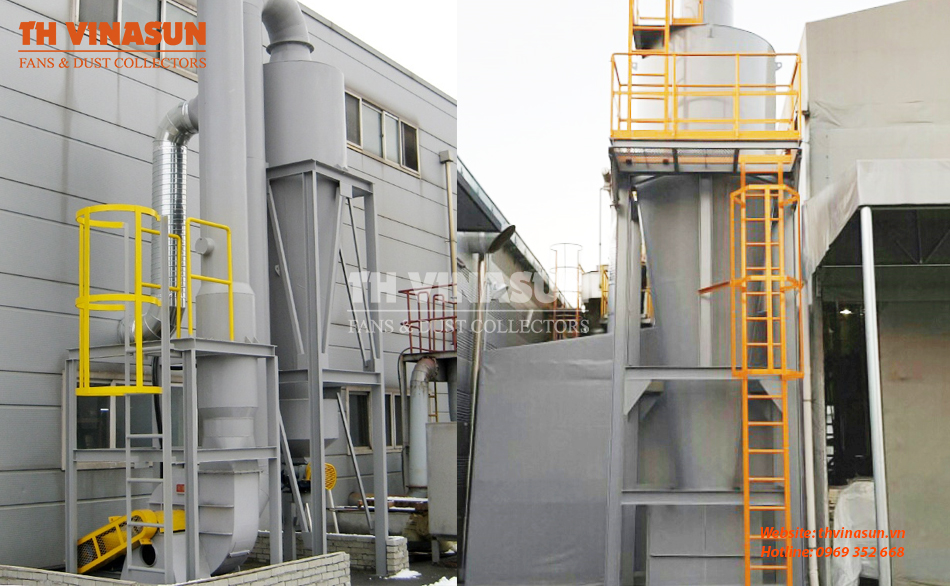

Hệ thống hút lọc bụi Cyclone

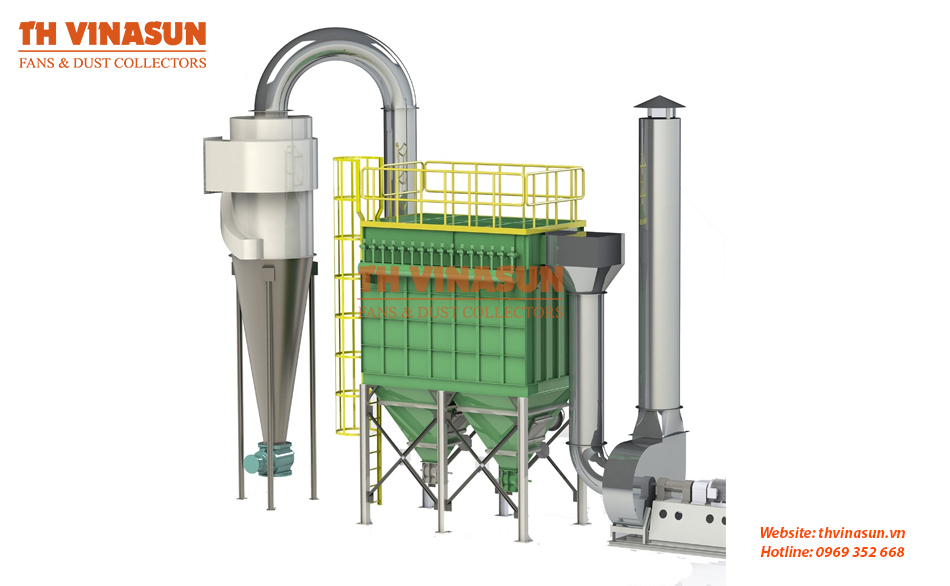

Hệ thống Cyclone kết hợp với hệ thống hút bụi túi vải

Thiết bị lọc Cyclone đơn giản và có thể hoạt động trong điều kiện xấu ,khắc nghiệt: nhiệt độ cao, nồng độ bụi lớn, áp suất cao. Thiết bị lắp đặt được cấu tạo rời thuận tiện cho bảo trì định kỳ.

Ngoài ra, hệ thống này cũng được kết hợp sử dụng với hệ thống lọc hút bụi túi vải. Đóng vai trò như hệ thống loại bụi sơ cấp.

Hệ thống lọc bụi công nghiệp dùng Cyclone của Th Vinasun được thiết kế, tính toán trên phần mềm chuyên dụng. Khâu gia công được tiến hành trên dây chuyền máy móc công nghệ hiện đại. Do đó đảm bảo hình dạng, thiết kế tối ưu nhất khi vận hành.

Cấu tạo hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi kiểu ly tâm dáng đứng Cyclone có cấu tạo rất đa dạng. Nhưng theo nguyên tắc cơ bản bao gồm những bộ phận sau:

1. Cửa khí vào theo phương tiếp tuyến với trụ

Cửa khí vào là 1 ống gió thường đặt trên cao và sẽ được cố định với trục theo phương tiếp tuyến. Việc đặt góc tiếp tuyến cũng cần tính toàn chính xác để hieeuk quả tạo lóc xoáy bên trong thân trụ được tốt nhất.

2. Thân hình trụ đứng

Thân trụ là nơi lốc gió được hình thành, cần làm bằng vật liệu có độ chịu mài mòn cao. Bởi đây là nới hạt bụi va vào thành, mất động năng và rơi xuống.

Có thể sản xuất bằng vật liệu thép SS400 của Nhật hoặc thép không gỉ, tùy theo tính chất bụi.

3. Phếu

Phễu có nhiệm vụ gom bụi rơi xuống từ trị và thu về ống xả bụi.

Hệ thống hút lọc bụi Cyclone

Thành phần cấu tạo của thiết bị Cyclone

4. Van xả bụi

Bụi trong ống xả bụi sẽ được liên tục xả ra bên ngoài qua van xả bụi, thường là van sao.

5. Quạt hút

Một phần không thể thiếu trong hệ thống hút lọc bụi Cyclone là quạt hút. Quạt được tính toán kỹ lưỡng về công suất hút và lưu lượng tối ưu cho từng dự án.

6. Ống xả bụi

Ống xả bụi được nối giữa phễu và van xả bụi.

7. Ống thoát khí sạch

Ống thoát khí sạch được lắp bên trong và đồng tâm với thân trị đứng. Có 2 đầu hở, 1 đầu bên trong thân trụ và 1 ở bên ngoài.

Dòng khí sạch sẽ thoát ngược lên trên theo ống thoát khí sạch ra môi trường hoặc sẽ đi vào hệ thống hút lọc thứ cấp.

Nguyên lý hoạt động của hệ thống hút lọc bụi Cyclone

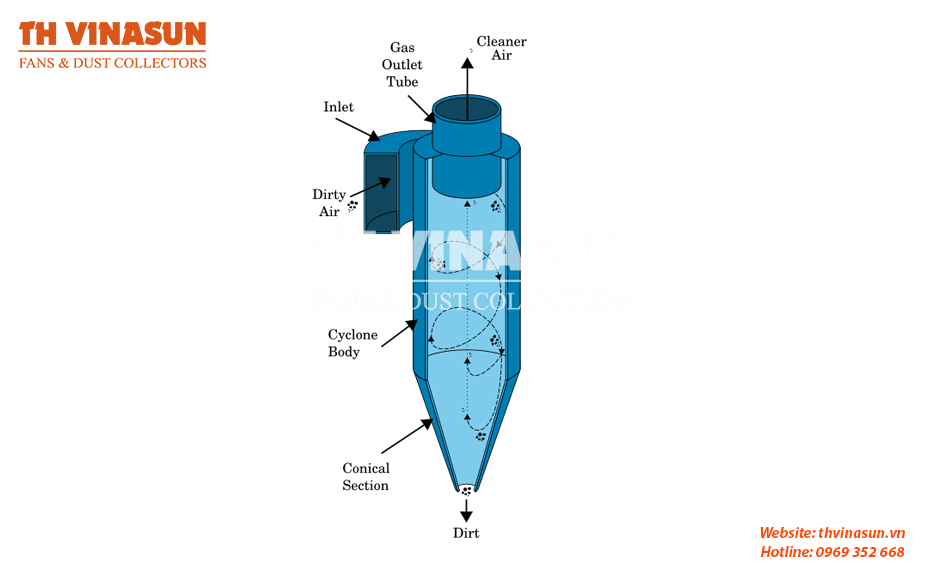

Hệ thống hút lọc bụi Cyclone

Nguyên lý hoạt động hút lọc bụi Cyclone

Không khí lẫn bụi và khí độc được dẫn vào thiết bị xử lý Cyclone. Nó đi theo phương tiếp tuyến với ống trụ.

Sau đó được chuyển động theo vòng xoáy tròn hướng xuống dưới. Khi dòng khí gặp phễu sẽ bị đẩy ngược lên và chuyển động xoáy trong ống trụ của thiết bị.

Trong quá trình này, dòng khí trong Cyclone sẽ chuyển động liên tục và các hạt bụi dưới tác dụng ly tâm sẽ va vào thành thiết bị. Nó sẽ bị mất quá tính và rơi xuống đáy của hệ thống.

Lúc này không khí sạch sẽ được thoát ra ngoài. Bụi bẩn, khí thải sẽ được lưu lại dưới đáy của hệ thống. Khi cần lấy bụi sẽ vặn van xả bụi để lấy bụi ra và có thể tái sử dụng lại.

Ưu điểm hệ thống Cyclone của Th Vinasun

– Công suất hoạt động rất lớn. Có thể hoạt động liên tục và có hiệu quả cao khi phân tách các loại bụi thô.

– Trở lực hệ thống ít do tiết kiệm được năng lượng.

– Cấu tạo đơn giản, dễ dàng thi công và vận hành.

– Độ bền hệ thống rất cao do cấu tạo chủ yếu từ các bộ phận kim loại.

– Chi phí đầu tư và vận hành thấp, không phải thay lõi lọc trong quá trình sử dụng.

– Có thể xử lý với mọi loại khí thải kể cả các loại khí thải có nhiệt độ cao và có tính chất hóa học đặc biệt.

Công nghệ sử dụng

Hệ thống được gia công chế tạo trên các máy móc hiện đại như:

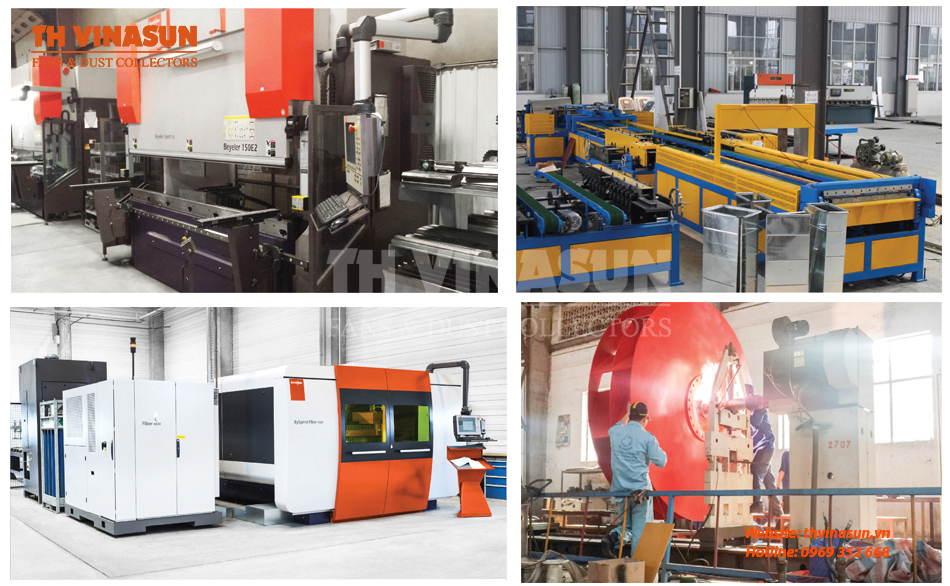

Quạt công nghiệp hệ thống hút bụi

Công nghệ máy móc sản xuất hệ thống hút bụi

– Máy cắt Fiber Bystronic (Thụy Sỹ).

– Máy chấn CNC 3D Bystronic (Thụy Sỹ).

– Máy tiện CNC Primero PL-20 (Hàn Quốc).

– Máy cắt Laser Amanda (Nhật).

Toàn bộ bề mặt của hệ thống hút lọc bụi công nghiệp Cyclone được sơn tĩnh điện đảm bảo độ bền đẹp.

Đặc tính kỹ thuật của hệ thống hút lọc bụi Cyclone

Một số đặc tính kỹ thuật của hệ thống hút lọc bụi Cyclone là:

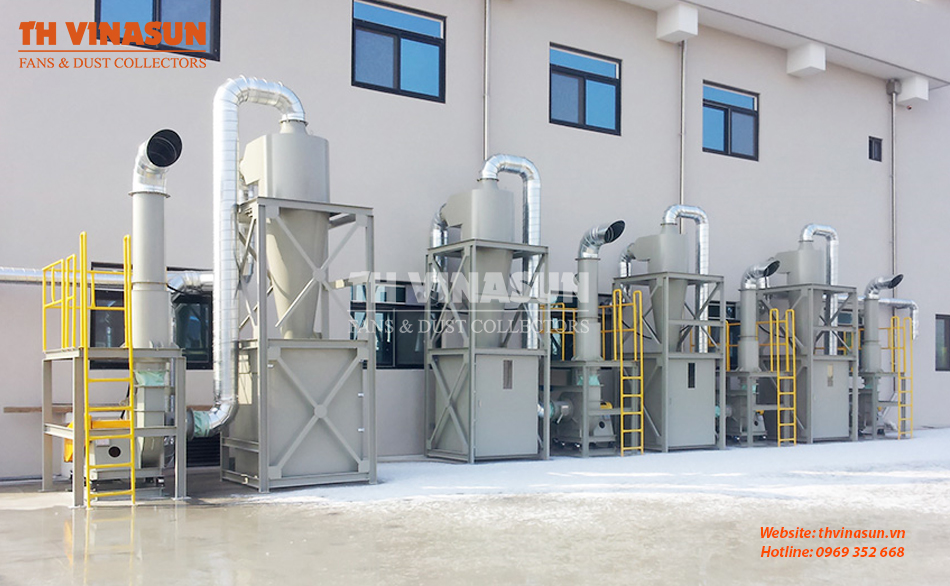

Hệ thống hút lọc bụi Cyclone

Đặc tính của thiết bị hút lọc bụi Cyclone

– Hiệu suất lọc lên tới 99% mật độ bụi khí thải.

– Lọc và thu hồi bụi tự động giảm chi phí nhân công.

– Lọc được hầu hết các loại bụi có đặc thù khác nhau trong ngành công nghiệp.

– Diện tích lọc của Cyclone lớn giúp tăng tuổi thọ của hệ thống.

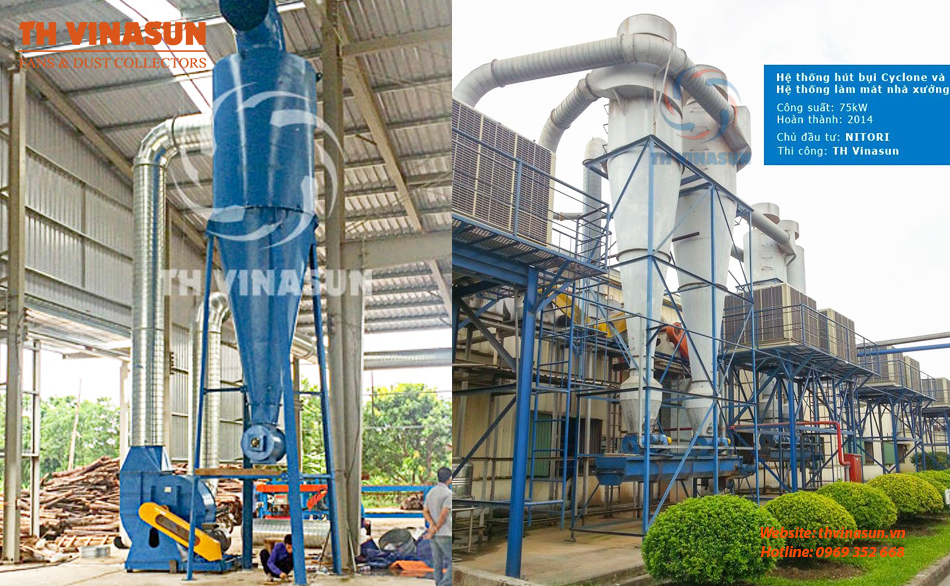

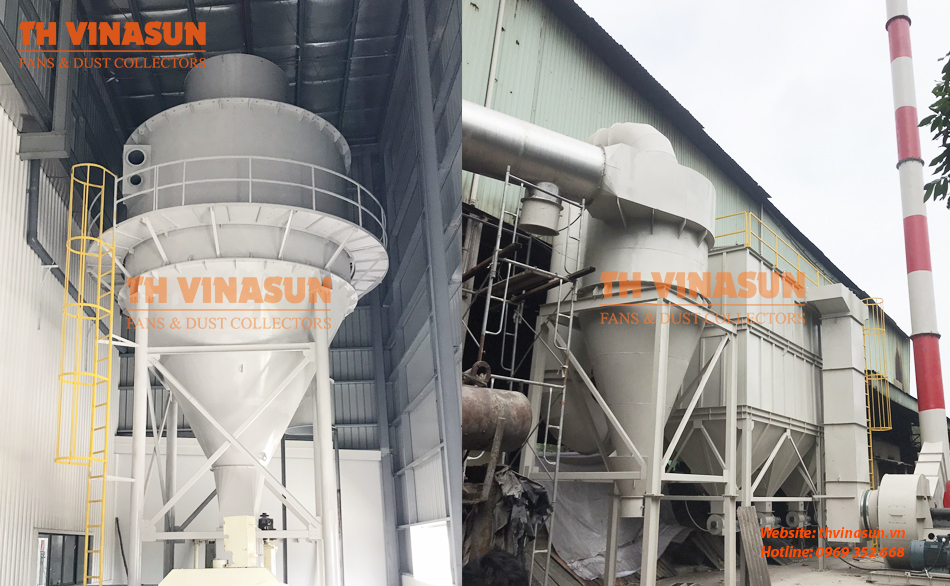

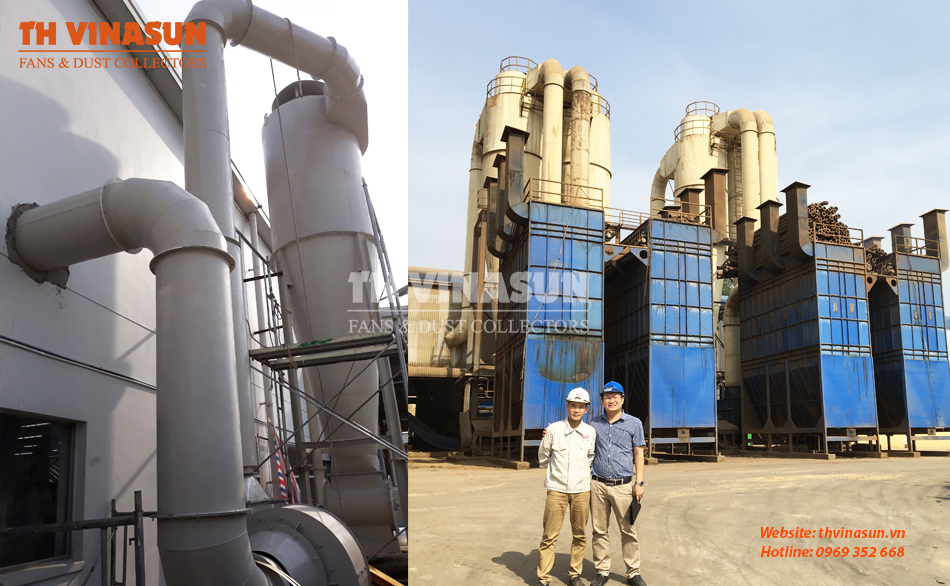

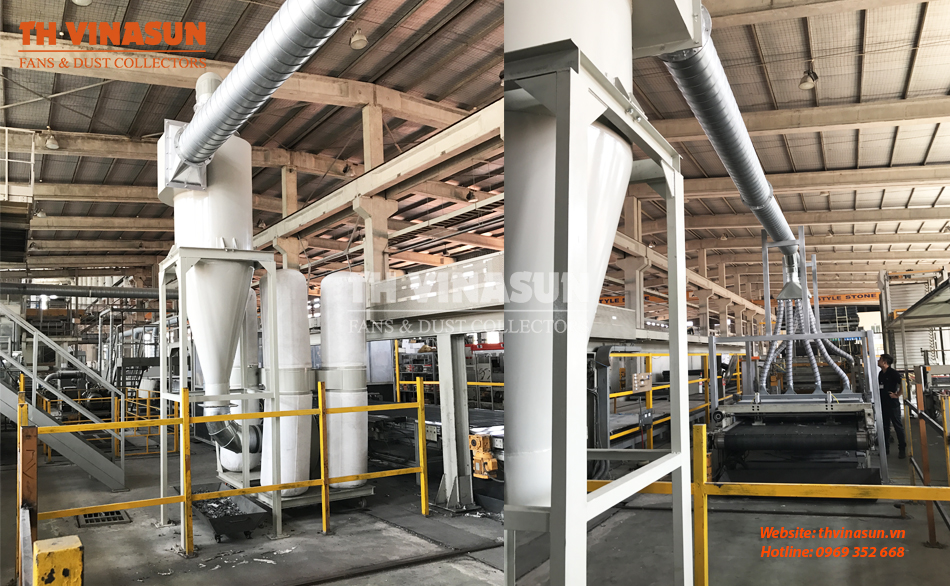

Các công trình thực tế của hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

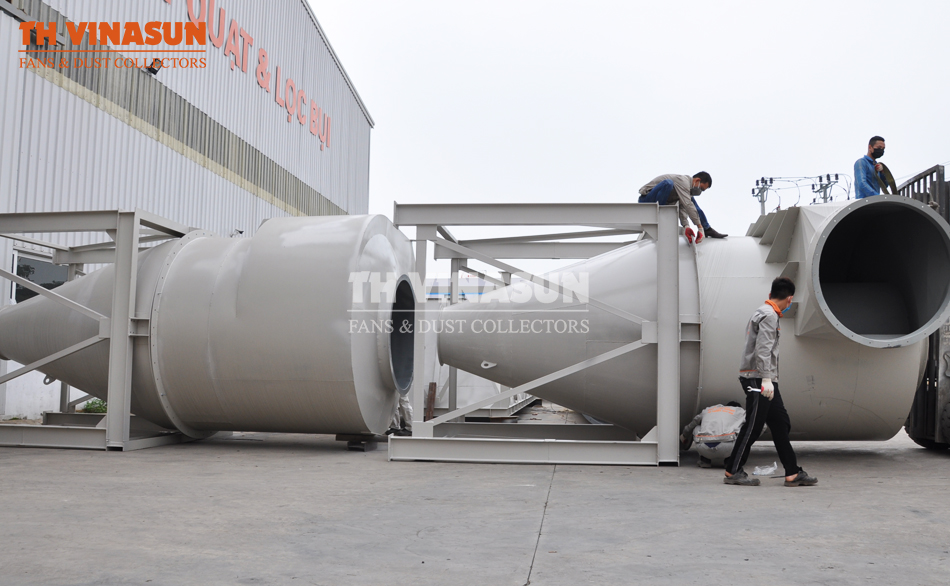

Quá trình vận chuyển thiết bị hút lọc bụi Cyclone từ nhà máy sản xuất đến công trình

Hệ thống hút lọc bụi Cyclone

Thiết bị hút lọc bụi Cyclone của Th Vinasun

Hệ thống hút lọc bụi Cyclone

Thiết bị hút lọc bụi Cyclone của Th Vinasun

Hệ thống hút lọc bụi Cyclone

Thiết bị hút lọc bụi Cyclone của Th Vinasun

Hệ thống hút lọc bụi Cyclone

Thiết bị hút lọc bụi Cyclone của Th Vinasun

Hệ thống hút lọc bụi Cyclone

Thiết bị hút lọc bụi Cyclone của Th Vinasun

TH Vinasun tự hào là một trong những công ty tiên phong trong ứng dụng các công nghệ mới, tiên tiến nhất thế giới vào sản xuất quạt công nghiệp, quạt ly tâm hút bụi được thiết kế dành riêng cho hệ thống hút lọc bụi Cyclone chịu áp suất cao, lực hút mạnh, hiệu suất làm việc cao, tiết kiệm điện năng, độ ồn thấp.

Nếu doanh nghiệp bạn đang có nhu cầu xây dựng hệ thống hút lọc bụi hãy liên hệ ngay với chúng tôi để được khảo sát, tư vấn và lựa chọn những giải pháp tối ưu nhằm đem lại hiệu quả cao tiết kiệm tối đa chi phí cho doanh nghiệp bạn.

Hotline: 0969352668 Email: info@thvinasun.vn



Vui lòng liên hệ hotline 0969352668 để được tư vấn.

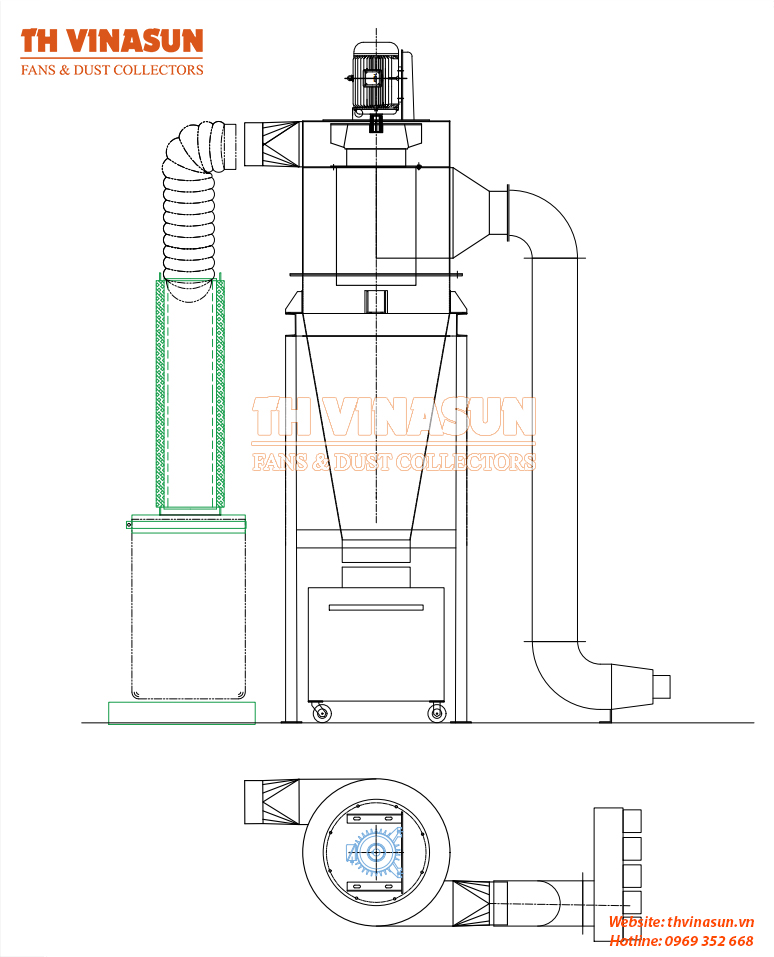

Bản vẽ kỹ thuật hệ thống lọc bụi Cyclone

Bản vẽ kỹ thuật hệ thống lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Hệ thống hút lọc bụi Cyclone

Cam kết sản phẩm


Chúng tôi cam kết sản phẩm trên được sản xuất/ lắp ráp chính hãng tại nhà máy của TH Vinasun. Toàn bộ sản phẩm của chúng tôi đều được cam kết bảo hàng chính hãng tại nhà máy ít nhất 12 tháng, và có thể lâu hơn tùy yêu cầu của khách hàng. Mọi sự cố liên quan đến sản phẩm đều được giải quyết trong vòng 48h. Hotline hỗ trợ 24/7: 0969.352.668; Email: cskh@thvinasun.vn. Vui lòng tham khảo chính sách bảo hànhchính sách đổi trả hàng.
