Bảng thông số quạt thông gió ly tâm và hướng trục

Thứ Năm, 30 Tháng Sáu, 2022

Thông số quạt thông gió ly tâm và hướng trục nói lên những điều gì? Bảng thông số của các loại quạt như thế nào? Hãy cùng tìm hiểu trong nội dung dưới đây.

Thông số quạt thông gió nói lên điều gì?

Thông số của quạt thông gió nói nên các tình chất, đặc điểm kỹ thuật của quạt. Thường bảng thông số kỹ thuật quạt thể hiện những điểm sau:

– Model quạt: Thể hiện các mã quạt, tên gọi của từng loại quạt.

Quạt thông gió có nhiều dạng Model khác nhau

– Công suất quạt: Công suất của quạt là công thực hiện được trong một đơn vị thời gian. Thực tế công suất là thông số biểu thị cho người sử dụng biết lượng điện năng tiêu thụ hay tiêu tốn trong một đơn vị thời gian.

– Tốc độ quạt: Đây là vận tốc gió đo được tại miệng hay lồng quạt khi quạt vận hành. Bất kể loại quạt điện nào cũng được trang bị các mức tốc độ gió: thấp – trung bình – cao để phục vụ cho nhu cầu làm mát của người dùng.

Quạt được thiết kế với nhiều tốc độ và lưu lượng khác nhau

– Lưu lượng quạt: Đây là thể tích lượng không khí quạt thổi ra và đo được tại một vị trí qua một cắt lòng dẫn trong một đơn vị thời gian. Lưu lượng gió được tính bằng đơn vị là m3/h.

– Áp suất của quạt: Đây là đại lượng cho ta biết áp lực tổn thất lên đường ống gió với đơn vị Pa.

– Độ ồn của quạt: Đây là mức cường độ âm thanh của tiếng ồn, được đo bằng đơn vị dB.

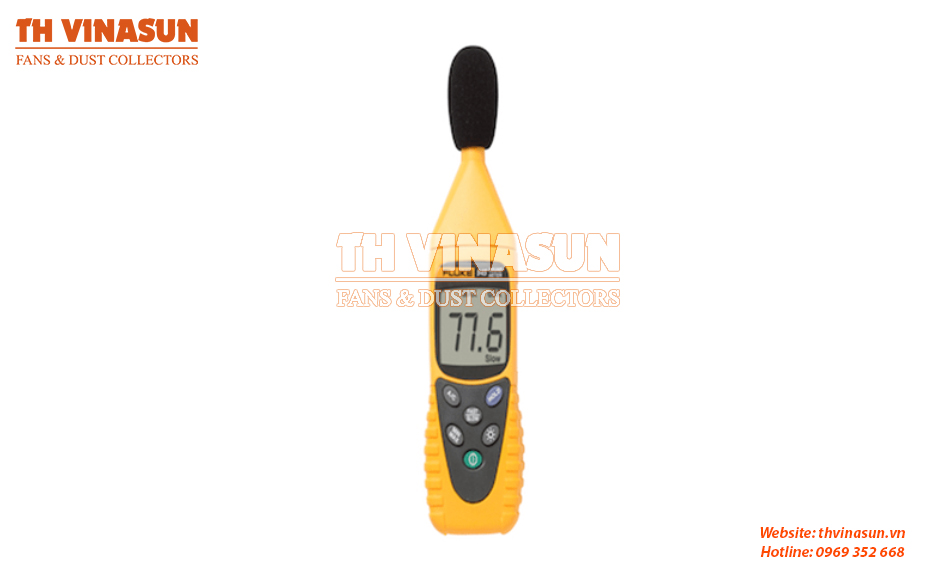

Máy đo độ ồn của quạt

– Chiều quay của quạt: Thường đối với dòng quạt ly tâm còn thể hiện được chiều quay của quạt bao gồm chiều cửa hút và cửa thổi.

Bảng thông số quạt thông gió ly tâm

Quạt thông gió ly tâm hiện nay được thiết kế và sản xuất với nhiều loại khác nhau. Chính vì vậy thông số của mỗi loại quạt cũng khác. Cụ thể như:

1, Quạt ly tâm tăng áp hút khói cánh đức

Dòng quạt được sử dụng để tăng áp buồng thang và hút khói hành lang của tòa nhà, chung cư,…

Cánh đức của quạt ly tâm

Ngoài ra, còn có thể sử dụng trong việc cấp gió tươi căn hộ hoặc cấp khí, hút khí thải của hệ thống điều hòa trung tâm,…

Cánh được thiết kế dạng cánh đức. Được cân bằng trên máy cân bằng số tự động.

Bảng thông số kỹ thuật của quạt thông gió tham khảo sau đây:

Quạt ly tâm VNS-CF1

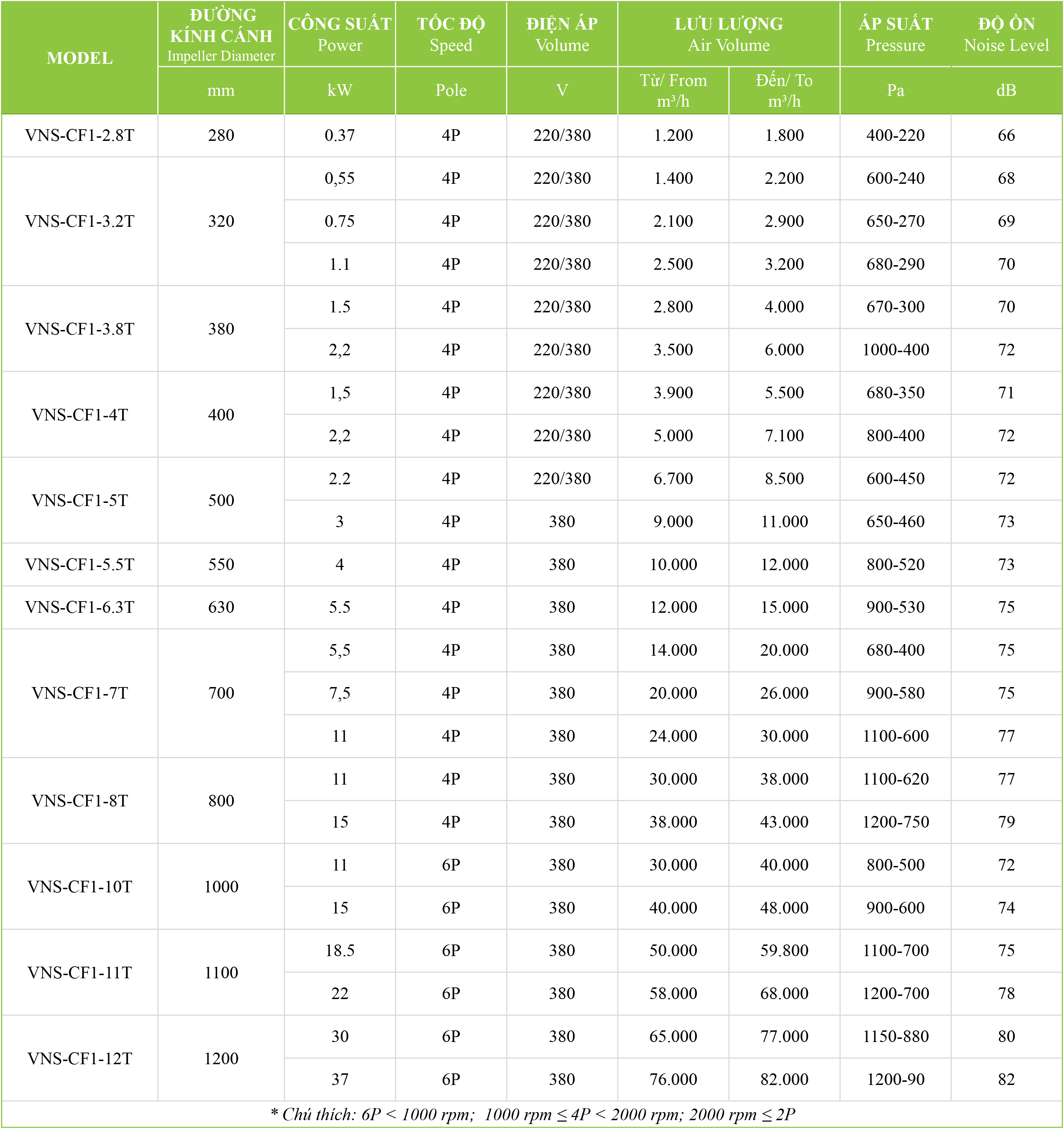

Bảng thông số kỹ thuật quạt ly âm VNS-CF1-NoT

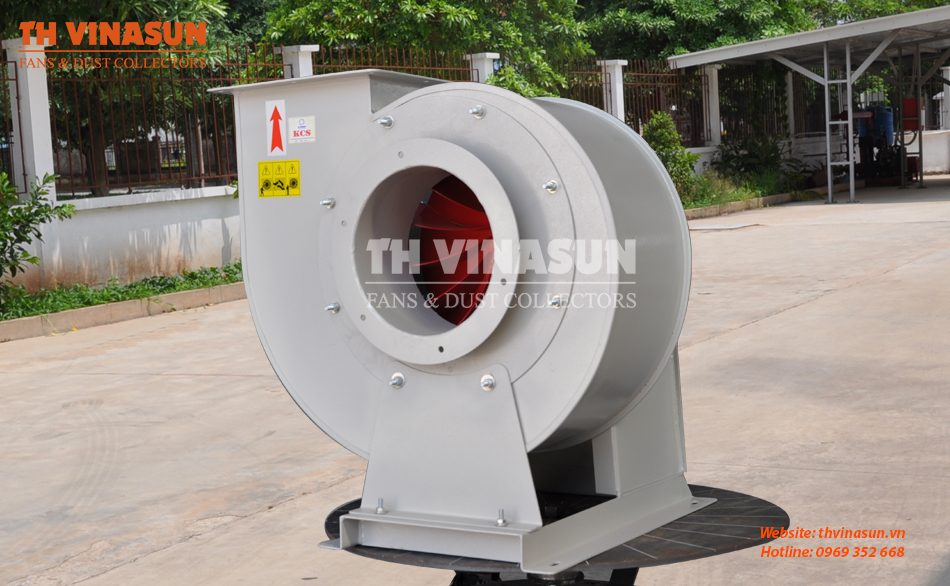

Quạt ly tâm vns-CF2

Quạt ly tâm VNS-CF4

Bảng thông số kỹ thuật quạt ly tâm hai tốc độ VNS-CF4-NoG

2, Quạt ly tâm tăng áp hút khói cánh lồng sóc

Dòng quạt được sử dụng để tăng áp buồng thang và hút khói hành lang của tòa nhà, chung cư,…

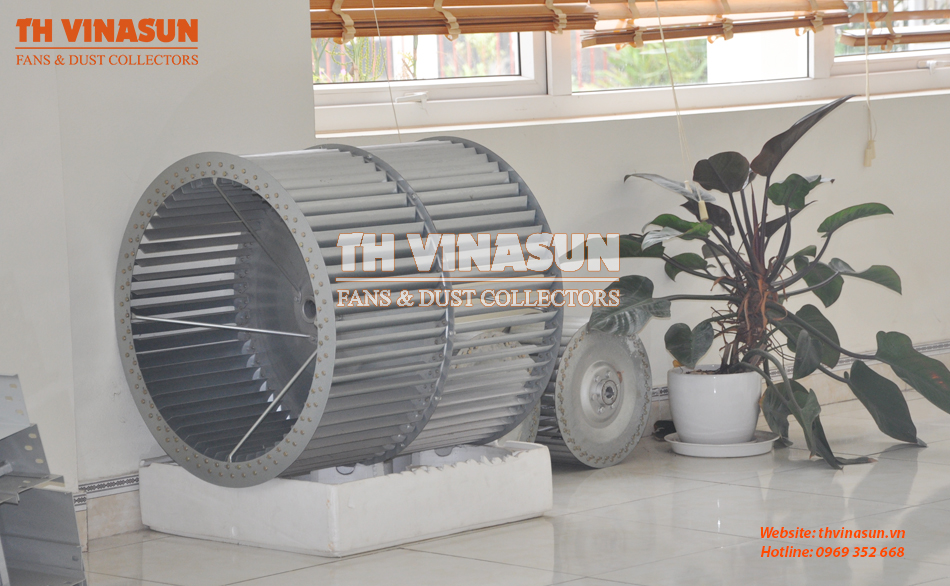

Cánh quạt ly tâm dạng lồng sóc

Ngoài ra, còn có thể sử dụng trong việc cấp gió tươi căn hộ hoặc cấp khí, hút khí thải của hệ thống điều hòa trung tâm,…

Cánh được thiết kế dạng cánh lồng sóc. Được cân bằng trên máy cân bằng số tự động.

Bảng thông số kỹ thuật của quạt thông gió tham khảo sau đây:

Quạt ly tâm Sirocco VNS-CF2B

Bảng thông số kỹ thuật Quạt ly tâm Sirocco

Quạt ly tâm VNS-CF3-G

3, Quạt ly tâm dạng hộp

Dòng quạt được sử dụng để cung cấp khí tươi tòa nhà, thông gió nối ống, cấp khí tươi điều hòa, hút khói,… Sử dụng trong các công trình cao cấp do có độ ồn thấp.

Quạt ly tâm dạng hộp

Cánh được thiết kế dạng cánh lồng sóc. Được cân bằng trên máy cân bằng số tự động.

Bảng thông số kỹ thuật của quạt ly tâm dạng hộp tham khảo sau đây:

Quạt ly tâm độ ồn thấp VNS-CF1S

Bảng thông số kỹ thuật quạt thông gió ly tâm độ ồn thấp VNS-CF1S-NOT

Bảng thông số quạt thông gió hướng trục

4, Quạt thông gió hướng trục tròn

Dòng quạt được thiết kế dạng tròn. Sử dụng để tăng áp buồng thang khi xảy ra hỏa hoạn, cấp khí tươi trong các tòa nhà, nối ống tăng áp buồng thang,…

Quạt hướng trục tròn công nghiệp

Ngoài ra cũng được sử dụng để thông gió, hút khí trong các nhà xưởng, nhà kho,…

Quạt được thiết kế dạng cánh là bàng hoặc cánh thẳng. Bảng thông số kỹ thuật của quạt thông gió tham khảo sau đây:

Quạt hướng trục VNS-AF3

Bảng thông số kỹ thuật quạt hướng trục VNS-AF3-NOT

Quạt hướng trục VNS-AF4

Bảng thông số kỹ thuật quạt hướng trục VNS-AF4-NOT

Quạt hướng trục VNS-AF5

Bảng thông số kỹ thuật quạt hướng trục VNS-AF5-NoT

Quạt hướng trục VNS-AF6A

Bảng thông số kỹ thuật quạt hướng trục VNS-AF6

5, Quạt thông gió hướng trục tầng hầm tòa nhà

Dòng quạt được sử dụng để tăng áp buồng thang khi xảy ra hỏa hoạn, cấp khí tươi trong các tầng hầm tòa nhà,… Cấp khí tươi, thông gió cho các tầng hầm,…

Bảng thông số kỹ thuật của quạt hướng trục tầng hầm tham khảo sau đây:

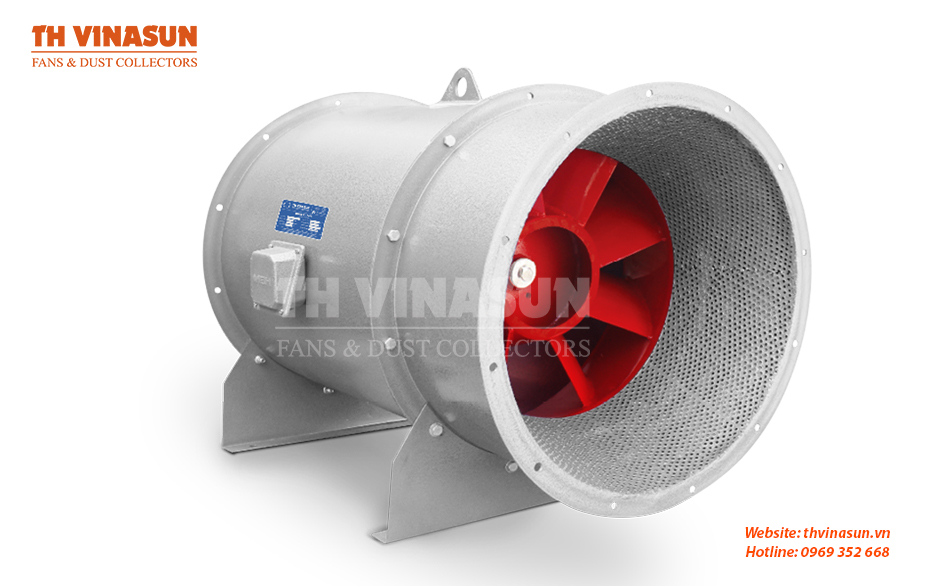

Quạt hướng trục tròn VNS-AF6S

Quạt hút khói tầng hầm jetfan VNS-AJ

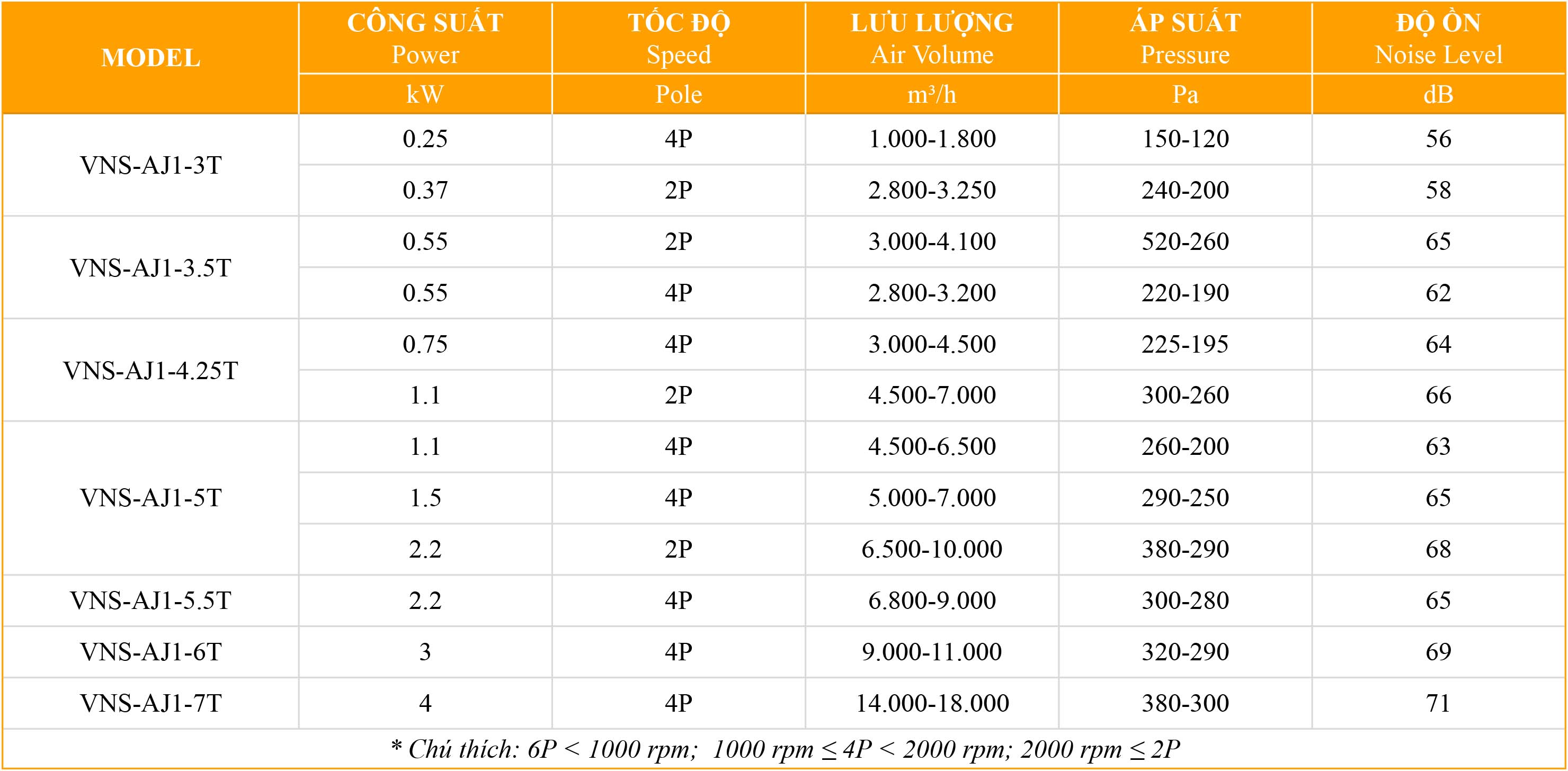

Bảng thông số kỹ thuật quạt tầng hầm jetfan thông gió, hút khói VNS-AJ-N-NOT

Quạt đuổi gió tầng hầm

Bảng thông số kỹ thuật quạt tầng hầm jetfan thông gió, hút khói VNS-CJ-NOT

6, Quạt thông gió hướng trục vuông

Dòng quạt được thiết kế dạng vuông. Vật liệu chế tạo từ thép SS400 hoặc thép mạ kẽm,…

Sử dụng để thông gió, hút khí thải trong các nhà xưởng, nhà kho,…Bảng thông số kỹ thuật của quạt thông gió tham khảo sau đây:

Quạt hướng trục vuông VNS-AF8

Bảng thông số kỹ thuật quạt vuông thông gió, hút khí thải VNS-AF8-NOT

Quạt hướng trục vuông VNS-AF9

Bảng thông số kỹ thuật quạt thông gió công nghiệp vuông VNS-AF9-NoT/G

Bảng thông số kỹ thuật quạt vuông VNS-AF9-NoT/G

7, Quạt thông gió hướng trục hút mái

Dòng quạt được thiết kế hình nấm, gắn mái che mưa. Sử dụng để thông gió, hút khí thải trong các nhà xưởng, nhà kho,… Giúp hút và loại bỏ các khí bị tích tụ phía trên các nhà xưởng,…

Cánh quạt có thể lắp cánh hướng trục và cánh ly tâm. Bảng thông số kỹ thuật của quạt thông gió tham khảo sau đây:

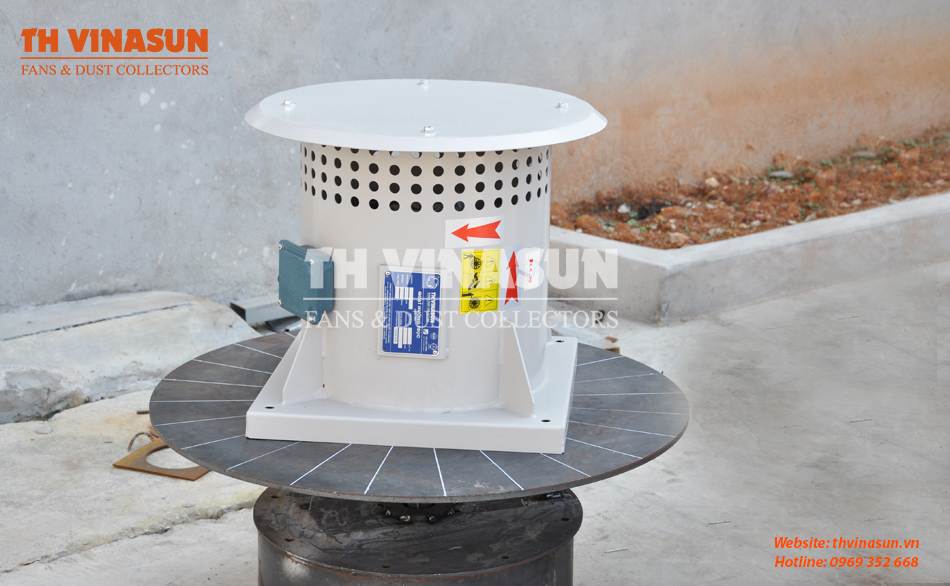

Quạt thông gió mái nhà, hút mái nhà xưởng VNS-AF3R

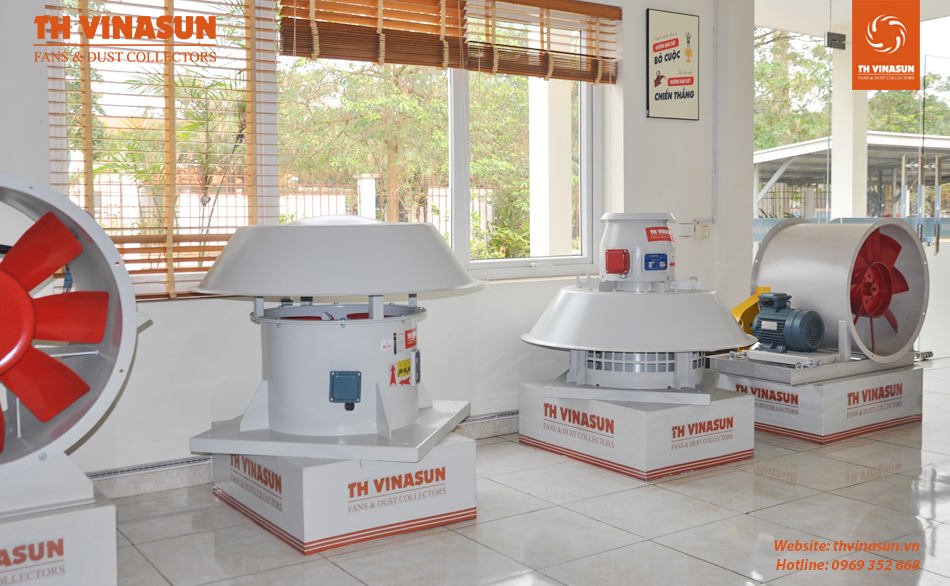

Quạt thông gió mái nhà, hút mái nhà xưởng

Trên đây là một số bảng thông số quạt thông gió công nghiệp bạn có thể tham khảo. Nếu cần tư vấn thêm vui lòng để lại thông tin dưới đây để được tư vấn và báo giá ngay nhé.
