Giải đáp: Máng cáp là gì? Có những loại nào?

• Thứ Hai, 18 Tháng Bảy, 2022

Máng cáp là thiết bị được sử dụng nhiều trong các tòa nhà, chung cư, trung tâm thương mại.  Vậy máng cáp là gì? Có những loại nào? Hãy tìm hiểu trong nội dung bài viết sau đây.

Máng cáp là một trong những thiết bị không thể thiếu trong các công trình lắp đặt hệ thống điện tại các tòa nhà, chung cư cao tầng, nhà xưởng,…

Máng cáp điện

Nó có tác dụng đảm bảo an toàn cho hệ thống điện. Cũng như giúp tránh. hạn chế một số sự cố về điện.

Vậy máng cáp điện là gì? Có những loại nào? Tác dụng ra sao? Vật liệu chế tạo từ gì?…. Hãy xem nội dung dưới đây để được giải đáp ngay.

Giải đáp: Máng cáp là gì?

Máng cáp là gì hay còn gọi là máng cáp điện, máng điện. Đây là hệ thống máng đỡ, chứa và bảo vệ dẫn điện, dây cáp điện, cáp mạng… khỏi các yếu tố tác động từ bên ngoài.

Nhớ đó, có khả năng:

– Làm tăng tuổi thọ của các loại dây dẫn.

– Tạo độ an toàn đối với người sử dụng.

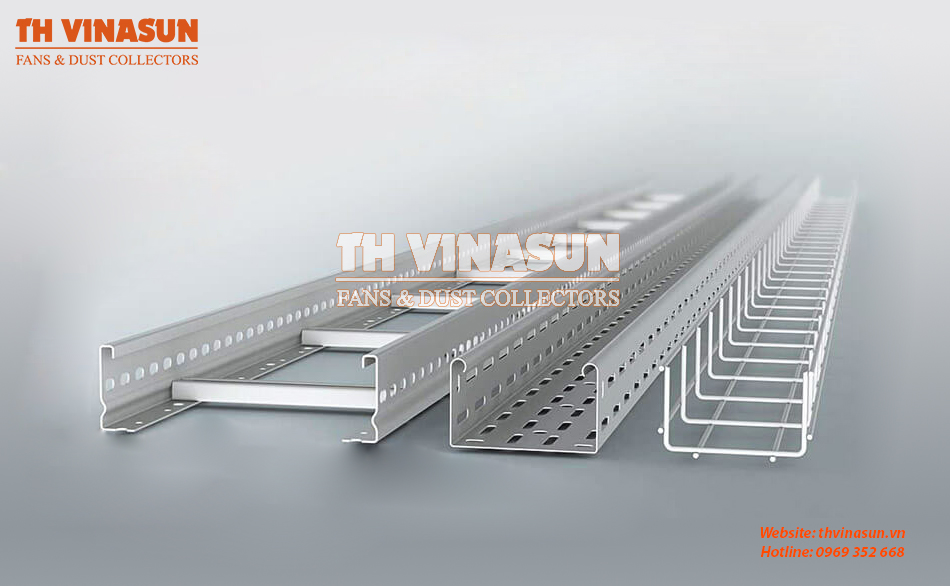

Máng cáp là gì?

– Tạo an toàn cho các tòa nhà, chung cư, văn phòng, nhà máy xí nghiệp.

Máng cáp có 2 loại chính:

–  Máng cáp không đục lỗ.

– Máng cáp có đục lỗ.

Đặc điểm chế tạo của máng cáp là gì?

Máng cáp được thiết kế có hình dạng chữ nhật dài. Được làm thép hoặc inox.

Được phun sơn tĩnh điện giúp tăng thẩm mỹ cho sản phẩm. Đồng thời giúp bảo vệ máng cáp trước các tác động của môi trường.

Hầu hết các loại máng cáp đều được làm trên những thiết bị công nghệ cao như: Máy cắt Fiber Laser, Máy chấn CNC, máy hàn robot tự động,… Nên có chất lượng cao và được đồng bộ.

Máy móc thiết bị chế tạo máng cáp

Chiều dài phổ biến của máng cáp là 2.5m, 3m 1 cây. Hoặc có thể ngắn hơn tùy từng công trình.

Kích thước của máng cáp được chế tạo phổ biến đó là: 100×50, 150×100, 200×100, 300×100, 400×100, 500×100, 600×100,… Tuy nhiên, cũng được tùy chỉnh linh hoạt theo những yêu cầu của khách hàng.

Vật liệu chế tạo thang máng cáp

Máng cáp có thể được thiết kế dạng có nắp hoặc không nắp. Sử dụng được trong nhà và ngoài trời.

Độ dày của vật liệu : 0.8mm, 1.0mm, 1.2mm, 1.5mm, 1.8mm, 2.0mm, 2.5mm

Đột lỗ 8×15 ở mỗi đầu máng dùng cho việc bắt bulong kết nối mỗi cây máng với nhau thành một đường thẳng dài.

Có những loại máng cáp điện nào?

Máng cáp hiện nay được thiết kế với nhiều loại nhằm giúp hỗ trợ quá trình lắp đặt được dễ dàng thuận tiện hơn. Máng cáp chủ yếu có những loại sau:

– Máng thẳng cáp điện:

Máng thẳng cáp điện

Máng thẳng cáp điện hay máng cáp điện dạng thẳng được sử dụng để nối dài thệm thống máng cáp.

– Co phẳng máng cáp:

Co phẳng máng cáp hay co ngang ngang, co L được dùng để chuyển hướng hệ thống máng cáp theo hướng vuông góc trên cùng một mặt phẳng.

Co phẳng máng cáp

– Chuyển ba hướng phẳng máng cáp điện:

Chuyển ba hướng phẳng máng cáp hay tê máng cáp được dùng để chia hệ thống thang thành ba hướng trên cùng một mặt phẳng.

Chuyển ba hướng phẳng máng cáp

– Chuyển bốn hướng phẳng máng cáp:

Chuyển bốn hướng phẳng máng cáp hay thập máng cáp được dùng để chia hệ thống máng cáp thành bốn hướng trên cùng một mặt phẳng.

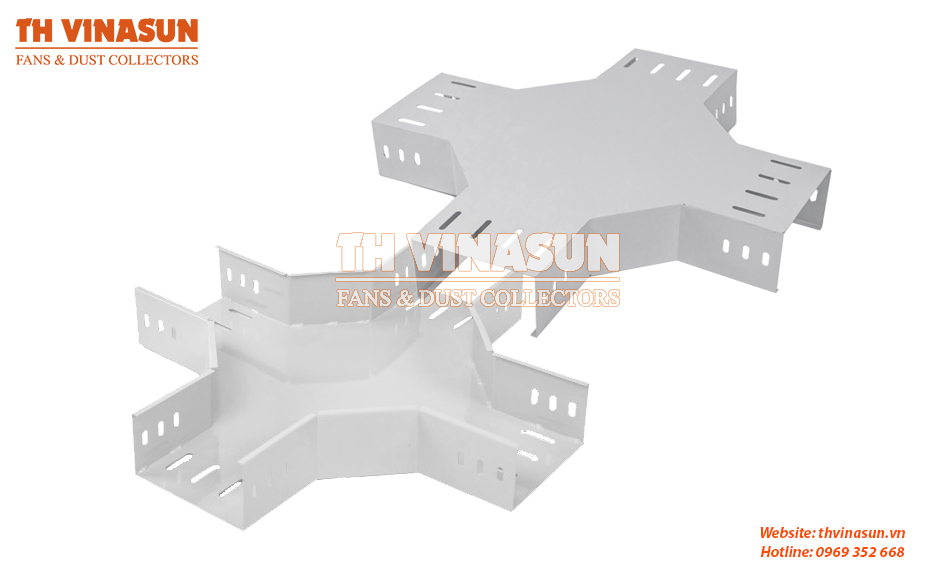

Chuyển bốn hướng phẳng máng cáp

– Co lên máng cáp điện:

Co lên máng cáp hay còn gọi là co trong dùng để chuyển hướng hệ thống máng cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.

Co lên máng cáp

– Co xuống máng cáp điện:

Co xuống máng cáp điện hay còn gọi co ngoài. Nó được sử dụng để chuyển hướng hệ thống máng cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.

Co xuống máng cáp

– Giảm trái máng cáp điện:

Giảm trái máng cáp điện được sử dụng để thu nhỏ đường đi của máng cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa máng cáp và dây dẫn điện.

Giảm trái máng cáp

– Giảm phải máng cáp:

Giảm phải máng cáp điện được sử dụng để thu nhỏ đường đi của máng cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa máng cáp và dây dẫn điện.

Giảm phải máng cáp điện

– Giảm giữa máng cáp điện:

Giảm giữa máng cáp dùng cho việc giảm chiều rộng hoặc vừa giảm chiều rộng vừa giảm chiều cao của hệ thống máng cáp.

Giảm giữa máng cáp điện

Những lợi ích khi sử dụng máng cáp là gì?

Máng cáp là vật dụng được thiết kế thông minh với nhiều ưu điểm nổi trội nhằm mang lại nhiều lợi ích như:

– Về chi phí:

Việc sử dụng máng cáp điện sẽ giúp tiết kiệm nhiều chi phí cho các khách hàng hơn.

Chi phí dây dẫn, nguyên vật liệu, nhân công và lắp đặt ít hơn hệ thống ống dẫn lên đến hơn 55%.

Chi phí không cao

Lắp đặt hệ thống máng cáp khá dễ dàng. Nhờ đó giúp giảm được một phần chi phí.

Ngoài ra, nguyên vật liệu cũng ít tốn kém hơn các nguyên vật liệu cho hệ thống dây cáp điện.

Máng cáp điện có tuổi thọ cao, chi phí bảo trì thấp. Chính vì vậy tiết kiệm được một khoản chi phí sử dụng.

– Đảm bảo hệ thống dây điện, hạn chế rủi ro:

Lắp đặt máng cáp giúp bảo vệ hệ thống dây điện, dây cáp. Nhờ đó, giảm thiểu được rủi ro xước, rách cáp điện.

Qua đây, đảm bảo an toàn cho người sử dụng, thi công không bị tổn thương khi gặp sự cố.

Giảm thiểu rủi ro về điện và bảo vệ con người của cải

Ngoài ra, máng cáp còn hạn chế các tác động của môi trường đến dây điện như: Bụi bẩn, mưa nắng, hóa chất và côn trùng,…

Khi sử dụng máng cáp giúp hạn chế được sự cố về điện. Từ đó, gây tổn thất về tiền bạc và tính mạng con người.

– Tiết kiệm không gian lắp đặt:

Trong các tòa nhà chung cư cao tầng, việc sử dụng lắp đặt máng cáp sẽ là quyết định đúng đắn. Bởi tại đây có mạng lưới dây dẫn, dây cáp dày đặc.

Khi sử dụng sẽ tiết kiệm không gian, làm gọn hệ thống dây dẫn. Từ đó, tăng tính thẩm mỹ cho công trình.

Tiết kiệm diện tích không gian

Đây chính là giải pháp hoàn hảo cho việc mở rộng chỗ chứa đường dây cáp mà vẫn tiết kiệm diện tích và chi phí.

Hy vọng qua nội dung bài viết bạn đọc sẽ nắm được máng cáp là gì và những nội dung xung quanh nó. Hãy theo dõi website nhiều hơn để được hiểu thêm nhiều thông tin hữu ích hơn nhé.
