Tổng hợp tất cả các hình ảnh quạt công nghiệp


  • Thứ Bảy, 12 Tháng Sáu, 2021

Hiện nay trên thị trường có rất nhiều chủng loại, mẫu mã quạt công nghiệp. Việc nhận biết được các hình ảnh quạt công nghiệp là rất khó khăn với khách hàng.

Bài viết dưới đây sẽ tổng hợp tất cả các hình ảnh quạt công nghiệp. Đồng thời biết được các ứng dụng của nó để bạn có thể nhận biết và lựa chọn mua được quạt đúng với mục đích sử dụng.

I, Hình ảnh quạt công nghiệp: Quạt ly tâm

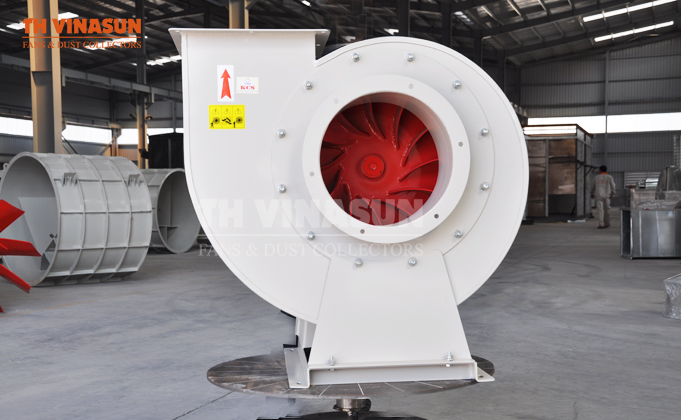

hình ảnh quạt công nghiệp

Hình ảnh quạt công nghiệp ly tâm của Th Vinasun sản xuất

Tùy vào nhu cầu của khách hàng về công dụng, công suất, tốc độ, lưu lượng và áp suất mà Th Vinasun sẽ thiết kế và lắp đặt phù hợp. Từ đó, giúp khách hàng tối ưu được tối đa hiệu suất làm việc và chi phí mua quạt.

1. Quạt ly tâm tăng áp hút khói

* Hình ảnh quạt công nghiệp ly tâm VNS-CF1/2/3-N-T

Quạt được chuyên dụng cho tăng áp buồng thang và hút khói hành lang của tòa nhà.

Ngoài ra chúng còn có khả năng cấp gió tươi căn hộ hoặc cấp khí, hút khí thải của hệ thống điều hòa trung tâm.

Quạt có dạng truyền động trực tiếp: Động cơ liền cánh.

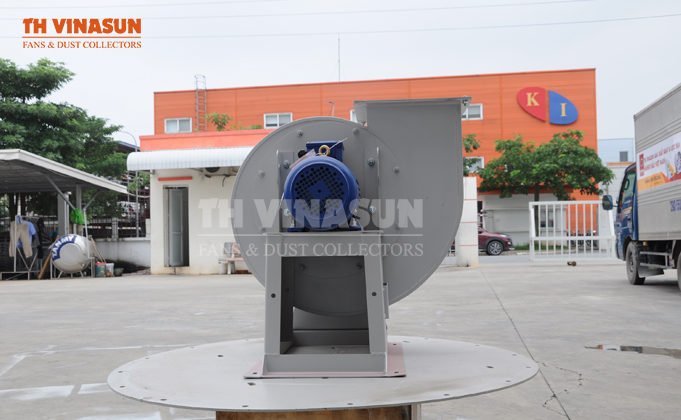

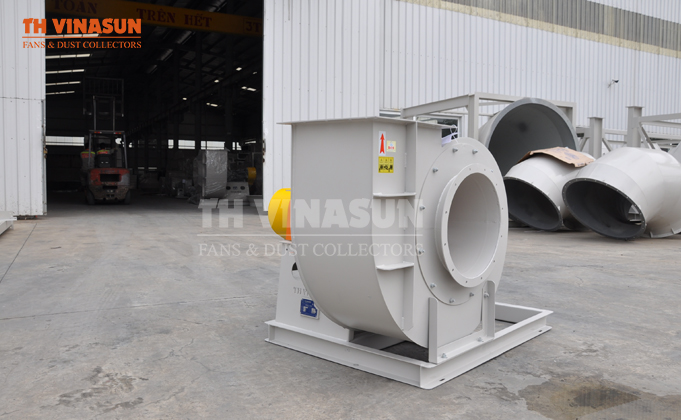

Quạt công nghiệp ly tâm dạng truyền động trực tiếp

Quạt ly tâm công nghiệp dạng trực tiếp

Thông số kỹ thuật:

– Công suất: 0.37-45 kW.

– Tốc độ: 950 – 2.850 rpm.

– Lưu lượng: 1.200-72.000 m3/h.

– Áp suất: 250-1.200 Pa.

* Hình ảnh quạt công nghiệp ly tâm VNS-CF1/2/3-N-G

Quạt có ứng dụng nối ống gió để hút khói học theo khoang hành lang trong tòa nhà. Hay hút khí thải phòng thang máy, hút khói tầng hầm, thông gió phòng rác.

Quạt có dạng truyền động gián tiếp: Động cơ gắn với cánh quạt thông qua gối đỡ và dây Curoa hoặc khớp nối cứng. Nhằm tách động cơ ra xa vị trí làm việc của quạt.

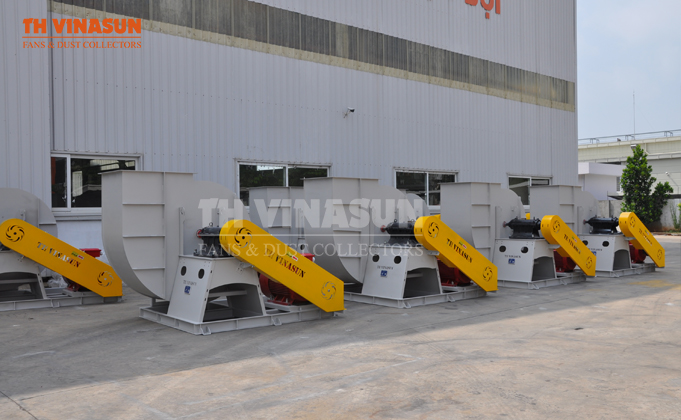

Quạt công nghiệp ly tâm gián tiếp

Quạt ly tâm công nghiệp dạng truyền động gián tiếp

Thông số kỹ thuật:

– Công suất: 0.37-75 kW.

– Tốc độ: 1.450 rpm.

– Lưu lượng: 1.200-148.600 m3/h.

– Áp suất: 300-1.450 Pa.

2. Quạt ly tâm CABINET VNS-CF1S-N-T

Quạt được thiết kế đặc biệt lưu lượng lớn, độ ồn thấp. Dùng cho việc cấp khí tươi, hút khí thải ở những công trình cao cấp.

hình ảnh quạt công nghiệp

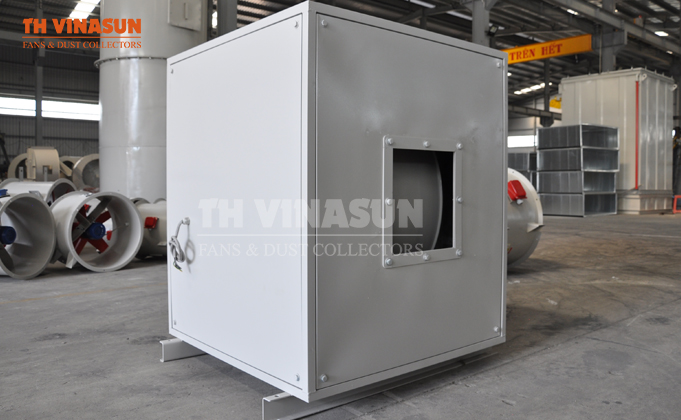

Hình ảnh quạt ly tâm công nghiệp CABINET

Thông số kỹ thuật:

– Công suất: 0.37-11 kW.

– Tốc độ: 750-2.850 rpm.

– Lưu lượng: 1.200-37.500 m3/h.

– Áp suất: 300-1.250 Pa.

3. Quạt ly tâm SIROCCO VNS-CF2B-N-T

Quạt được thiết kế cho hệ thống tăng áp buồng thang, hút khói hành lang.

Ngoài ra giúp cấp khí tươi thông qua hệ thống ống gió, cửa gió.

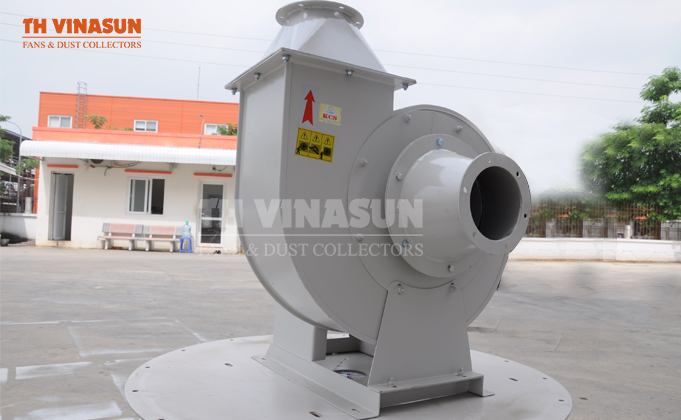

hình ảnh quạt công nghiệp

Hình ảnh quạt SIROCCO

Thông số kỹ thuật:

– Công suất: 0.37- 30 kW.

– Tốc độ: 950-1.450 rpm.

– Lưu lượng: 600-72.000 m3/h.

– Áp suất: 450-1.450 Pa.

4. Quạt ly tâm 2 tốc độ VNS-CF4-N-T/G

Quạt công nghiệp ly tâm 2 tốc độ có ứng dụng:

Hút khói hệ thống tầng hầm tòa nhà, cấp khí tươi nối ống gió. Hút mùi xăng xe tại các hầm giữ xe, hút khói trục kỹ thuật, hành lang tòa nhà, tăng áp buồng thang bộ.

Quạt được thiết kế đặc biệt, tích hợp 2 tốc độ:

– Tốc độ 1: Thông gió, cấp khí tươi hoặc hút khí thải ở tầng hầm.

– Tốc độ 2: Tốc độ cao. Tự động nhận tín hiệu báo cháy để hút khói.

Quạt ly tâm công nghiệp

Hình ảnh quạt ly tâm 2 lồng cánh

Thông số kỹ thuật:

– Công suất: 0.37/0.75- 15/30, 1.1-75 kW.

– Tốc độ: 800-1.450 rpm.

– Lưu lượng: 600-72.500,1.500/3.300-81.000/149.500 m3/h.

– Áp suất: 200-1.800 Pa.

5. Quạt ly tâm 2 lồng cánh VNS-CF5-N-G

Ứng dụng cấp khí tươi trong các tòa nhà, thông gió với lưu lượng lớn trong nhà máy, cấp hút điều không khí,…

quạt ly tâm thấp áp

Hình ảnh quạt ly tâm 2 lồng cánh

Thông số kỹ thuật quạt 2 lồng cánh:

– Công suất: 2.2- 75 kW.

– Tốc độ: 1.460 rpm.

– Lưu lượng: 380-145.000 m3/h.

– Áp suất: 300-1.620 Pa.

6. Quạt ly tâm dạng hộp VNS-CF6-N-G

Ứng dụng cấp khí tươi trong các tòa nhà, thông gió nối ống, cấp khí hệ điều hòa, hút khói, hút bếp,…

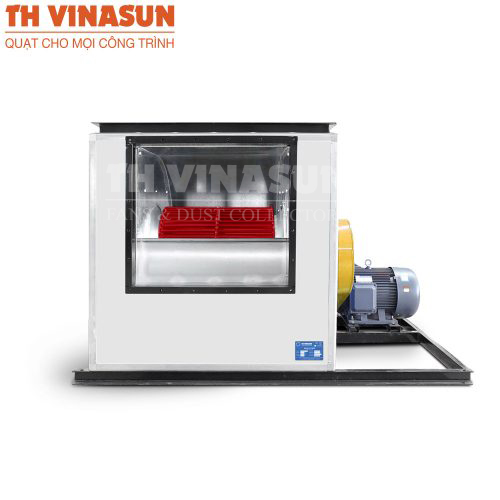

quạt ly tâm dạng hộp

Hình ảnh quạt ly tâm dạng hộp

Thông số kỹ thuật:

– Công suất: 1.5/2.2- 11/18.5 kW.

– Tốc độ: 530-1.450 rpm.

– Lưu lượng: 3.600-51.000 m3/h.

– Áp suất: 250-1.000 Pa.

7. Quạt ly tâm hút bụi, hút bếp VNS-C6/8-N-T/G

Ứng dụng để hút bụi trong các nhà máy công nghiệp như gạch, xi măng, gỗ, dệt sợi, giấy, than, luyện kim,…

Ngoài ra ứng dụng cho hút bếp tại các bếp ăn của các nhà hàng, khách sạn, biệt thự gia đình.

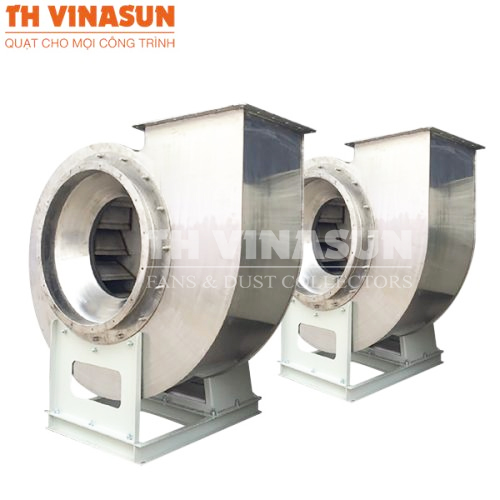

hình ảnh quạt ly tâm hút khói, hút bếp

Hình ảnh quạt ly tâm hút khói, hút bếp

Thông số kỹ thuật:

– Công suất: 0.75-15 kW.

– Tốc độ: 960-1.460 rpm.

– Lưu lượng: 1.400-24.000 m3/h.

– Áp suất: .200-1.200 Pa.

Xem ngay>> Các sản phẩm quạt ly tâm công nghiệp của Th Vinasun

II, Hình ảnh quạt công nghiệp: Quạt hướng trục

Cũng giống như quạt ly tâm, tùy vào nhu cầu của khách hàng về công dụng, công suất, tốc độ, lưu lượng và áp suất mà Th Vinasun sẽ thiết kế và lắp đặt phù hợp. Hình ảnh quạt công nghiệp của 1 số sản phẩm như:

1. Quạt hướng trục tròn

Quạt có ứng dụng tăng áp buồng thang khi xảy ra hỏa hoạn, cấp khí tươi trong tòa nhà, nối ống tăng áp thang máy.

Ngoài ra còn sử dụng để nối ống gió, hút khí thải, hút khói, hút khí nóng nhà xưởng, làm mát, thông gió các thiết bị và phòng máy.

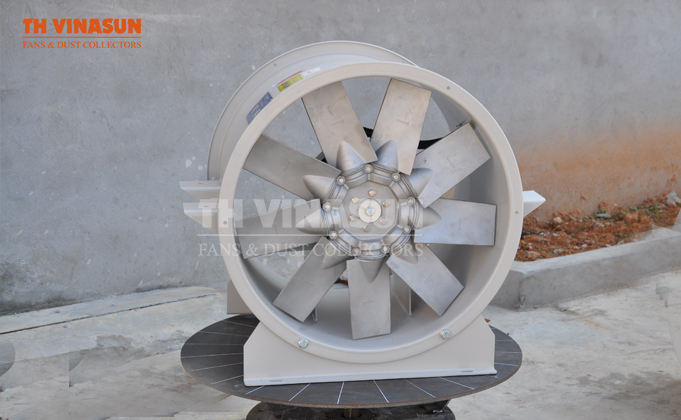

hình ảnh quạt công nghiệp

Hình ảnh quạt hướng trục công nghiệp

Thông số kỹ thuật:

– Công suất: 0.12-90 kW.

– Tốc độ: 730-2.950 rpm.

– Lưu lượng: 200-145.000 m3/h.

– Áp suất: 20-1.500 Pa.

2. Quạt hướng trục vuông thông gió VNS-AF8/9-N-T/G

Quạt được ứng dụng để thông gió làm mát nhà xưởng, cấp khí tươi, hút khí thải, thông gió trang trại,…

hình ảnh quạt công nghiệp

Hình ảnh quạt công nghiệp vuông

Thông số kỹ thuật:

– Công suất: 0.12-11 kW.

– Tốc độ: 960-1.460 rpm.

– Lưu lượng: 1.500-50.500 m3/h.

– Áp suất: 20-450 Pa.

3. Quạt hướng trục hút mái chống nóng

Ứng dụng của quạt là thông gió nhà xưởng, kho hàng, phòng máy, hút khí nóng tích tụ phía trên các nhà máy công nghiệp.

Quạt thiết kế hình nấm, hút khói thải khí thải ở các trục đứng của tòa nhà.

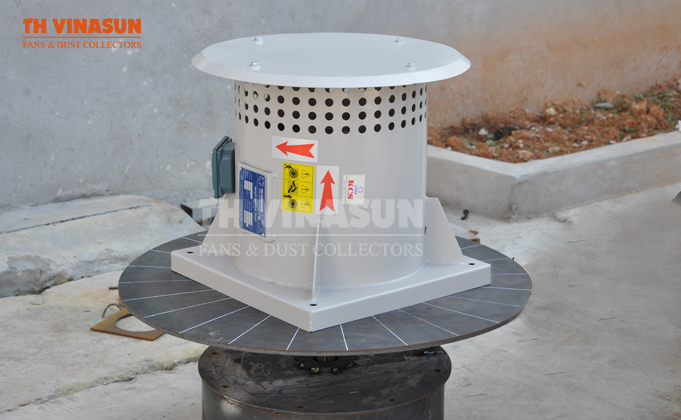

Quạt hút mái công nghiệp

Hình ảnh quạt hút mái công nghiệp

Thông số kỹ thuật:

– Công suất: 0.12-3 kW.

– Tốc độ: 960-1.460 rpm.

– Lưu lượng: 1.500-30.000 m3/h.

– Áp suất: 30-200 Pa.

4. Quạt hướng trục Jetfans

Quạt được ứng dụng để hút khói tầng hầm để lưu thông không khí với tốc độ thấp. Hút khói ở tốc độ cao khi xảy ra hỏa hoạn. Ngoài ra còn cấp khí tươi và hút khí thải.

hình ảnh quạt công nghiệp

Quạt jetfans công nghiệp

Thông số kỹ thuật:

– Công suất: 0.18-4 kW.

– Tốc độ: 960-2.950 rpm.

– Lưu lượng: 1.000-96.500 m3/h.

– Áp suất: 120-455Pa.

5. Quạt hướng trục gắn trần, tường

Ứng dụng của quạt là thông gió trong các căn hộ, phòng làm việc, WC, hút khí thải,…

Hình ảnh quạt gắn trần gắn tường

Hình ảnh quạt gắn trần gắn tường

Thông số kỹ thuật:

– Công suất: 0.026-0.050 kW.

– Tốc độ: 1280 v/p.

– Lưu lượng: 270-1440 m3/h.

Biết được hình ảnh quạt công nghiệp và các ứng dụng của chúng sẽ giúp bạn lựa chọn và mua được đúng quạt.

Xem ngay>> Các sản phẩm quạt hướng trục công nghiệp của Th Vinasun
