Tìm hiểu hệ thống lọc bụi công nghiệp dùng Cyclone


  • Thứ Hai, 13 Tháng Chín, 2021

Hệ thống lọc bụi công nghiệp dùng Cyclone do Th Vinasun sản xuất được đánh giá đem lại hiệu quả lọc cao. Cùng tìm hiểu giải pháp này trong nội dung bài viết dưới đây nhé.

Trong các nhà xưởng nhà máy, xí nghiệp hầu hết đều phát sinh bụi trong quá trình sản xuất. Việc lắp đặt hệ thống xử lý bụi là rất cần thiết. Góp phần bảo vệ môi trường và sức khỏe của công nhân cũng như người dân sinh sống xung quanh đây.

Ngoài biện pháp xử lý bụi dùng túi vải thì biện pháp hút lọc bụi bằng Cyclone cũng được đánh giá rất cao. Đồng thời cũng được rất nhiều doanh nghiệp lựa chọn để sử dụng.

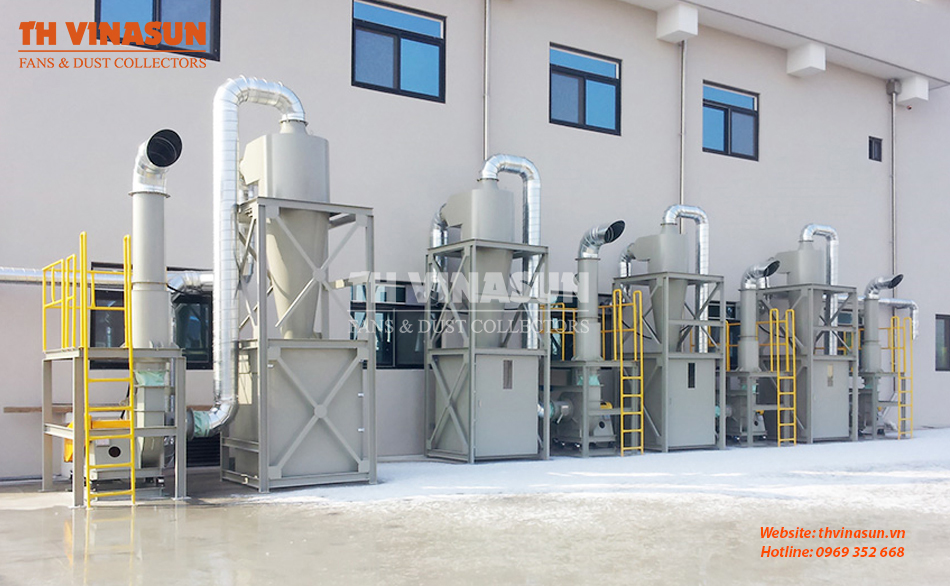

Hệ thống lọc bụi công nghiệp

Hệ thống lọc bụi công nghiệp bằng Cyclone

Xem thêm: Giải pháp hút lọc xử lý bụi bằng túi vải

Tổng quan hệ thống lọc bụi công nghiệp dùng Cyclone

Hệ thống xử lý bụi dùng Cyclone được sản xuất bởi Th Vinasun là một thiết bị lọc bụi ly tâm kiểu đứng. Thiết bị này hình thành lực ly tâm để tách bụi ra khỏi không khí. Giúp không khí trở nên sạch sẽ.

Do có hiệu quả xử lý bụi cao với thích thước hạt bụi > 5 micromet và chi phí đầu từ thấp. Do vậy nó được sử dụng rộng rãi trong công nghiệp.

Hệ thống Cyclone thường còn được dùng để loại bỏ hạt bụi từ một chất rắn hoặc một chất lỏng mà không sử dụng bộ lọc.

Thiết bị lọc Cyclone đơn giản, tốn kém ít chi phí để xây dựng. Đồng thời nó có thể hoạt động trong điều kiện xấu,khắc nghiệt như:

–  Nhiệt độ cao.

–  Nồng độ bụi lớn.

–  Áp suất cao.

Hệ thống lọc bụi công nghiệp

Hệ thống cyclone

Ngoài ra, hệ thống này cũng được kết hợp sử dụng với hệ thống lọc hút bụi túi vải. Đóng vai trò như hệ thống loại bụi sơ cấp.

Hệ thống lọc bụi công nghiệp dùng Cyclone của Th Vinasun được thiết kế, tính toán trên phần mềm chuyên dụng. Khâu gia công được tiến hành trên dây chuyền máy móc công nghệ hiện đại. Do đó đảm bảo hình dạng, thiết kế tối ưu nhất khi vận hành.

Cấu tạo của hệ thống lọc bụi công nghiệp dùng Cyclone

Thiết bị lọc bụi kiểu ly tâm dạng đứng Cyclone cps cấu tạo rất đa dạng. Tuy nhiên, về nguyên tắc cơ bản vẫn có những thành phần, bộ phận như:

1, Cửa khí vào theo phương tiếp tuyến với trụ

Cửa khí vào là một ống gió đặt trên cao. Nó sẽ được cố định với trục theo phương tiếp tuyến.

Việc đặt góc tiếp tuyến cũng cần tính toàn chính xác. Nhằm làm tăng hiệu quả tạo lốc xoáy bên trong thân trụ được tốt nhất.

2, Thân hình trụ đứng

Thân trụ là nơi lốc gió được hình thành. Vật liệu làm cần có độ chịu mài mòn cao. Bởi đây là nơi hạt bụi va vào thành, mất động năng và rơi xuống.

Có thể sản xuất bằng vật liệu thép SS400 của Nhật hoặc thép không gỉ, tùy theo tính chất bụi.

3, Phễu

Phễu có nhiệm vụ gom bụi rơi xuống từ trụ. Đồng thời làm nhiệm vụ thu về ống xả bụi.

Hệ thống lọc bụi công nghiệp

Cấu tạo hệ thống hút lọc bụi cyclone

4, Van xả bụi

Bụi trong ống xả bụi sẽ được liên tục xả ra bên ngoài qua van xả bụi. Van xả bụi thường là van sáo.

5, Quạt hút

Quạt hút là một phần không thể thiếu trong hệ thống hút lọc bụi Cyclone. Quạt được Th Vinasun sản xuất trên dây chuyền máy móc công nghệ hiện đại.

Đồng thời, được tính toán kỹ lưỡng về công suất hút và lưu lượng tối ưu cho từng dự án. Nhờ đó, đem lại hiệu quả xử lý bụi cao, tiết kiệm chi phí.

6, Ống xả bụi

Ống xả bụi được nối giữa phễu và van xả bụi.

7, Ống thoát khí sạch

Ống thoát khí sạch được lắp bên trong và đồng tâm với thân trụ đứng.

Có 2 đầu hở: 1 đầu bên trong thân trụ và 1 ở bên ngoài.

Dòng khí sạch sẽ thoát ngược lên trên theo ống thoát khí sạch ra môi trường hoặc sẽ đi vào hệ thống hút lọc thứ cấp.

Nguyên lý hoạt động của hệ thống lọc bụi công nghiệp dùng Cyclone

Không khí lẫn bụi và khí độc được dẫn vào thiết bị xử lý Cyclone. Nó đi theo phương tiếp tuyến với ống trụ. Sau đó được chuyển động theo vòng xoáy tròn hướng xuống dưới.

Khi dòng khí gặp phễu sẽ bị đẩy ngược lên và chuyển động xoáy trong ống trụ của thiết bị.

Hệ thống lọc bụi công nghiệp

Nguyên lý hoạt động của hệ thống cyclone

Trong quá trình này, dòng khí trong Cyclone sẽ chuyển động liên tục và các hạt bụi dưới tác dụng ly tâm sẽ va vào thành thiết bị. Nó sẽ bị mất quá tính và rơi xuống đáy của hệ thống.

Lúc này không khí sạch sẽ được thoát ra ngoài. Bụi bẩn, khí thải sẽ được lưu lại dưới đáy của hệ thống. Khi cần lấy bụi sẽ vặn van xả bụi để lấy bụi ra và có thể tái sử dụng lại.

Ứng dụng của hệ thống lọc bụi công nghiệp dùng Cyclone

Hiện nay hệ thống này có thể áp dụng xử lý lọc bụi ở hầu hết các ngành nghề như:

– Nhà máy sản xuất chế biến gỗ.

– Nhà máy sản xuất xi măng, gạch.

– Nhà máy dệt, sản xuất lương thực thực phẩm,….

Từng từng lượng bụi phát sinh, công suất cần lọc mà Th Vinasun sẽ thiết kế với các kích thước khác nhau để phù hợp với từng dự án.

Hệ thống xử lý bụi bằng Cyclone

Hệ thống xử lý bụi bằng Cyclone

Ưu điểm của hệ thống xử lý bụi Cyclone

Một số ưu điểm nổi bật của hệ thống xử lý bụi dùng Cyclone như:

– Công suất hoạt động rất lớn. Có thể hoạt động liên tục và có hiệu quả cao khi phân tách các loại bụi thô.

– Cấu tạo đơn giản, dễ dàng thi công vận hành.

– Trở lực hệ thống ít do vậy tiết kiệm năng lượng.

– Độ bền hệ thống rất cao do cấu tạo chủ yếu từ các bộ phận kim loại.

– Có thể xử lý với mọi loại khí thải kể cả các loại khí thải có nhiệt độ cao và có tính chất hóa học đặc biệt.

– Chi phí đầu tư và chi phí vận hành thấp, không phải thay lõi lọc trong quá trình sử dụng.

Nếu bạn cần tư vấn thêm về hệ thống lọc bụi công nghiệp dùng Cyclone hãy để lại thông tin dưới đây. Hoặc liên hệ hotline 0969352668 để được hỗ trợ sớm nhất nhé.
