Danh sách các loại phụ kiện thang máng cáp đầy đủ nhất!

Thứ Sáu, 28 Tháng Mười, 2022

Phụ kiện thang máng cáp có những loại nào? Đặc điểm ra sao? Hãy cập nhật danh sách các loại phụ kiện trong nội dung bài viết sau đây.

Thang máng cáp là hệ thống sử dụng để để đỡ, sắp xếp, quản lý các loại dây, cáp điện. Nó được sử dụng trong các tòa nhà, nhà máy, chung cư, cao ốc,…

Hệ thống thang máng cáp trong nhà cao tầng

Chính vì thế, việc sử dụng thang máng cáp trong các công trình xây dựng điện dân dụng và công nghiệp là rất quan trọng.

Để quá trình lắp dễ dàng, thuận tiện và tiết kiệm, đẹp hơn thì việc sử dụng các loại phụ kiện thang máng cáp là rất cần thiết. Hãy xem danh sách trong nội dung dưới đây.

Phụ kiện thang máng cáp có nhiều vai trò quan trọng

Phụ kiện thang máng cáp là thành phần không thể thiếu trong hệ thống thang máng cáp điện. Nó có những vai trò quan trọng như:

– Kết nối các bộ phận trong hệ thống thang máng cáp một cách chắc chắn.

Những vai trò của phụ kiện thang máng điện

– Tăng tính tiện dụng và tiết kiệm diện tích thi công.

– Tiết kiệm công sức và thời gian trong quá trình lắp đặt.

– Đảm bảo an toàn cho người thi công và hệ thống thi công.

– Đảm bảo tính thẩm mỹ cho công trình.

Các loại phụ kiện thang máng cáp

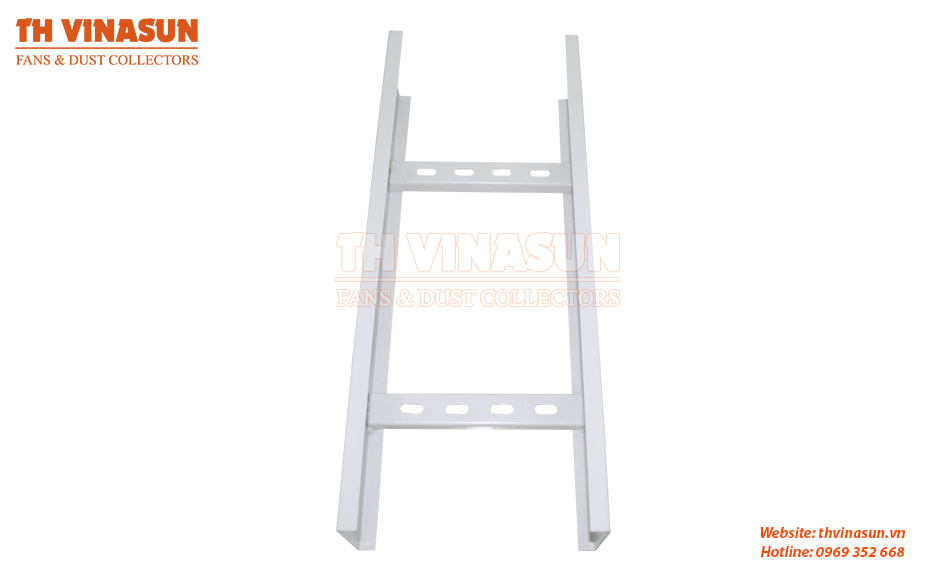

Thang cáp được thiết kế dạng thang có các bước thang chắc chắn. Được dùng để đỡ hệ thống dây cáp điện.

Thang cáp điện

Với máng cáp được sản xuất bằng cách gập thép. Trên bền mặt đột các hàng lỗ. Mỗi hàng lỗ cách nhau khoảng 400mm.

Do đó mỗi loại sẽ có các phụ kiện được thiết kế khác nhau để đồng bộ cho hệ thống.

1, Các phụ kiện thang cáp điện

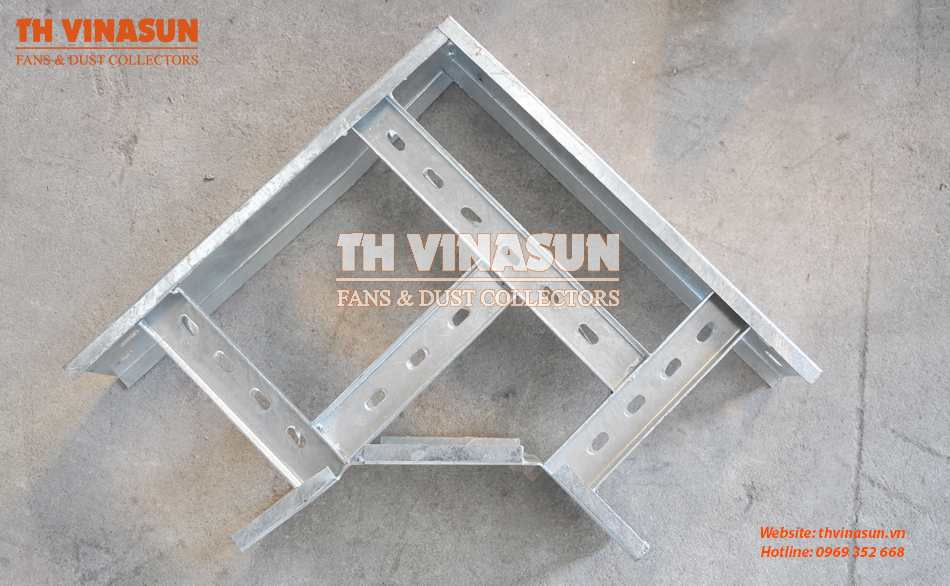

– Co phẳng thang cáp:

Co phẳng thang cáp điện ( Hay còn gọi là Co L) dùng để chuyển hướng hệ thống thang theo hướng vuông góc trên cùng một mặt phẳng.

Co phẳng thang cáp điện

– Chuyển ba hướng phẳng thang cáp:

Chuyển ba hướng phẳng thang cáp hay tê thang cáp được dùng để chia hệ thống thang thành ba hướng trên cùng một mặt phẳng.

Chuyển ba hướng phẳng máng cáp

– Co lên thang cáp điện ( Co Trong):

Co lên thang cáp điện hay co trong dùng để chuyển hướng hệ thống thang cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.

Co lên thang cáp

– Co xuống thang cáp ( Co Ngoài):

Co xuống thang cáp hay Co Ngoài được dùng để chuyển hướng hệ thống thang cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.

Co xuống thang cáp

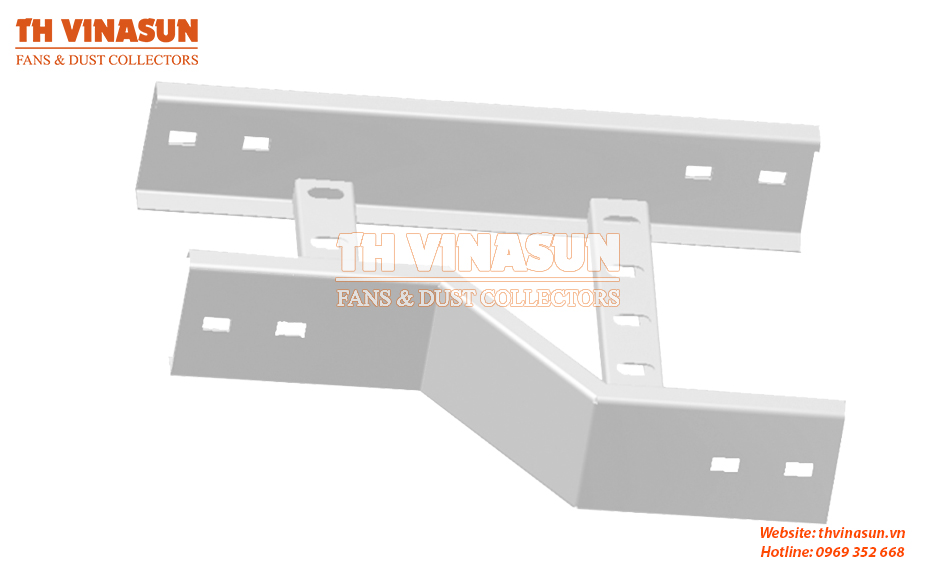

– Giảm trái thang cáp điện:

Giảm trái thang cáp điện được sử dụng để thu nhỏ đường đi của thang cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa thang cáp và dây dẫn điện.

Giảm trái thang cáp

– Giảm phải thang cáp điện:

Giảm phải thang cáp điện được sử dụng để thu nhỏ đường đi của thang cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa thang cáp và dây dẫn điện.

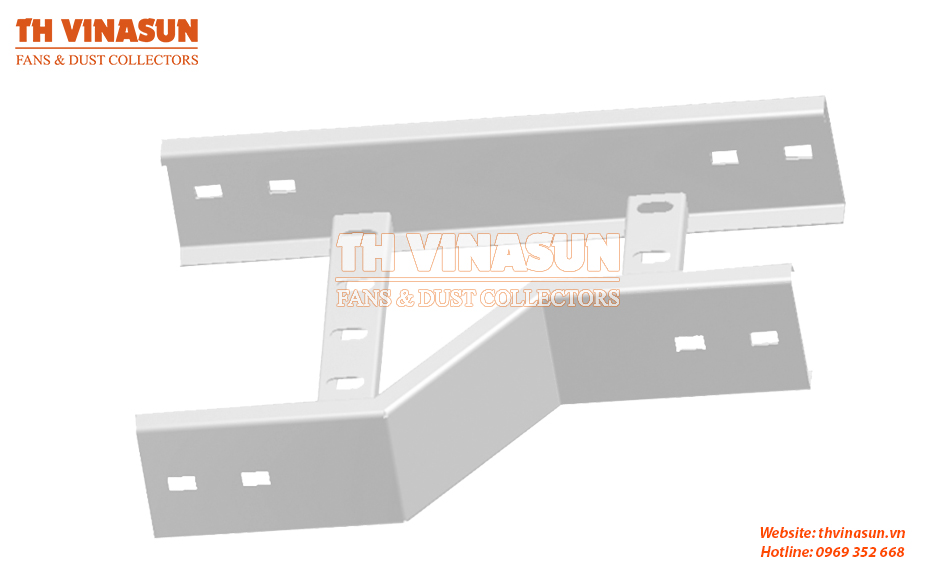

Giảm phải thang cáp

– Giảm giữa thang cáp:

Giảm giữa thang cáp được dùng để giảm chiều rộng hoặc vừa giảm chiều rộng vừa giảm chiều cao của hệ thống thang cáp.

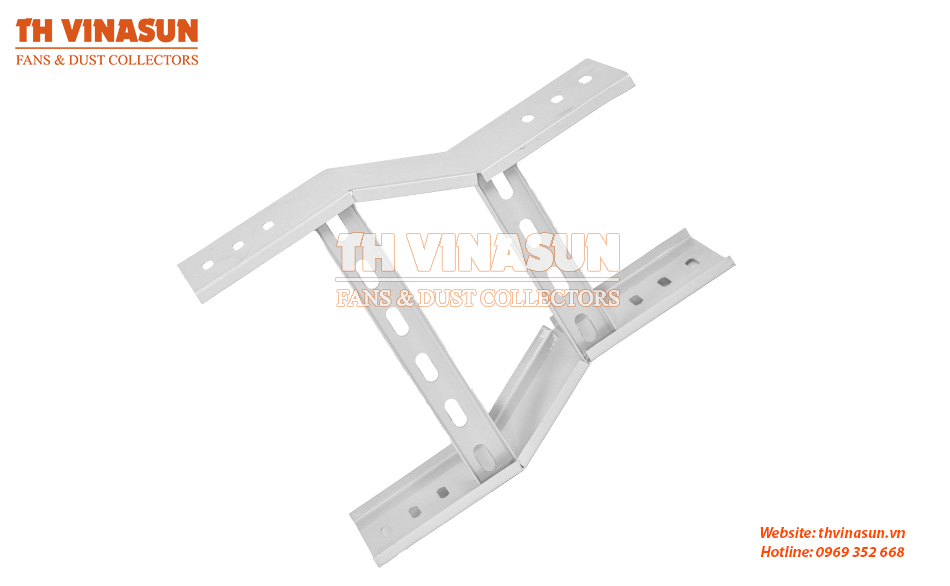

Giảm giữa thang cáp điện

– Thang cáp chuyển bốn hướng phẳng:

Thang cáp chuyển bốn hướng phẳng hay thập thang cáp được dùng để chia hệ thống thang cáp thành bốn hướng trên cùng một mặt phẳng.

Thang cáp chuyển bốn hướng phẳng

2, Các phụ kiện máng cáp điện

– Co phẳng máng cáp:

Co phẳng máng cáp điện ( Hay còn gọi là Co L) dùng để chuyển hướng hệ thống máng theo hướng vuông góc trên cùng một mặt phẳng.

Co phẳng máng cáp

– Chuyển ba hướng phẳng máng cáp:

Chuyển ba hướng phẳng máng cáp hay tê thang cáp được dùng để chia hệ thống máng thành ba hướng trên cùng một mặt phẳng.

– Co lên máng cáp điện ( Co Trong):

Co lên máng cáp điện hay co trong dùng để chuyển hướng hệ thống máng cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.

Co lên máng cáp

– Co xuống máng cáp ( Co Ngoài):

Co xuống máng cáp hay Co Ngoài được dùng để chuyển hướng hệ thống máng cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.

– Giảm trái máng cáp điện:

Giảm trái máng cáp điện được sử dụng để thu nhỏ đường đi của máng cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa máng cáp và dây dẫn điện.

Giảm trái máng cáp

– Giảm phải máng cáp điện:

Giảm phải máng cáp điện được sử dụng để thu nhỏ đường đi của máng cáp về kích thước nhỏ. Nhằm giúp tiết kiệm chi phí giữa máng cáp và dây dẫn điện.

– Giảm giữa máng cáp:

Giảm giữa máng cáp được dùng để giảm chiều rộng hoặc vừa giảm chiều rộng vừa giảm chiều cao của hệ thống máng cáp.

Giảm giữa máng cáp điện

– Máng cáp chuyển bốn hướng phẳng:

Máng cáp chuyển bốn hướng phẳng hay thập máng cáp được dùng để chia hệ thống máng cáp thành bốn hướng trên cùng một mặt phẳng.

3, Các loại phụ kiện máng cáp điện khác

– Thanh tyren:

Có nhiệm vụ quan trọng giúp treo đỡ cho thang cáp hay hệ thống máng cáp vào trần bê tông một cách chắc chắn nhất.

Tyren

– Nối thang máng cáp:

Dùng để nối thang cáp, máng cáp, khay cáp lại với nhau.

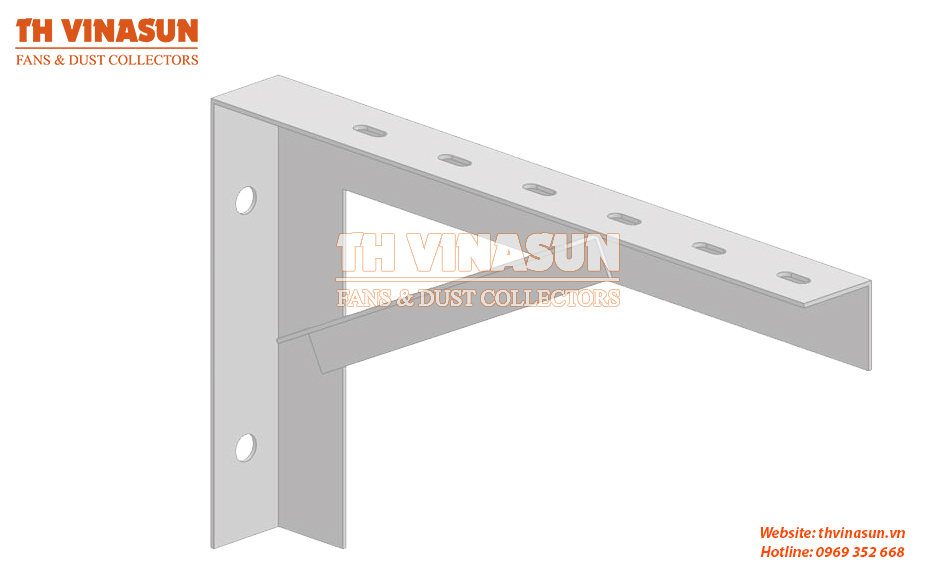

– Eke-giá đỡ:

Eke-giá đỡ

Có nhiệm vụ đỡ hệ thống khi thang máng cáp được đi sát tường.

– Bát treo:

Được dùng khi treo thang cáp, máng cáp, khay cáp lên trần nhà, xưởng, tầng hầm,…

– Bulong:

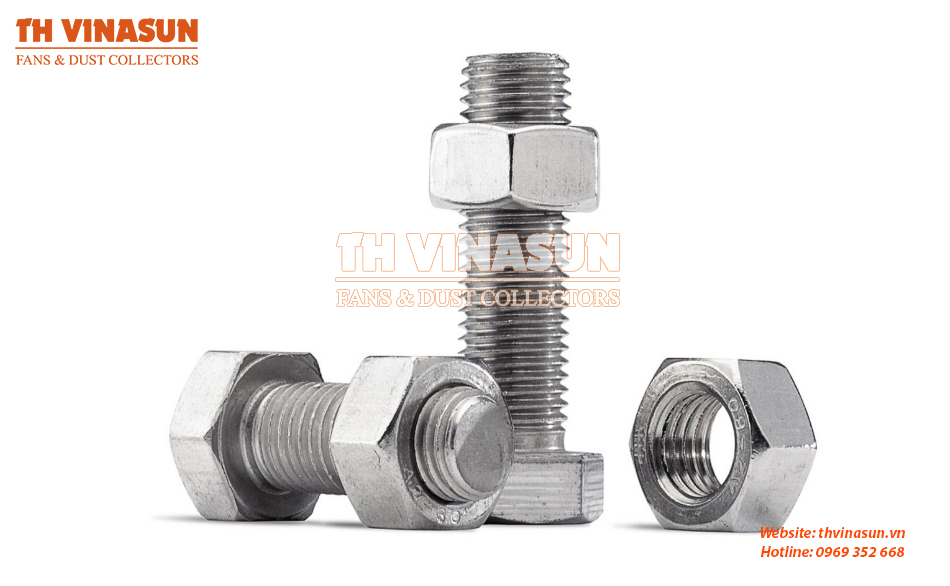

Bulong

Dùng để bắt nối các chi tiết trong hệ thống thang máng cáp lại với nhau. Giúp đảm bảo thang máng cáp được chắc chắn khi lắp đặt.

Nội dung bài viết là danh sách các loại phụ kiện thang máng cáp. Nếu cần tư vấn thêm hãy để lại thông tin dưới đây để được Th Vinasun tư vấn ngay nhé.
