Cấu tạo quạt ly tâm công nghiệp gồm những bộ phận nào? Nguyên lý hoạt động của quạt ra sao? Có những loại quạt nào?,… Tất cả sẽ được giải đáp trong nội dung bài viết dưới đây.

Cấu tạo quạt ly tâm công nghiệp gồm những bộ phận nào?

Quạt ly tâm là thiết bị được đánh giá có lực hút mạnh, truyền gió đi xa phục để phục vụ nhu cầu thông gió. Quạt được thiết kế bao gồm các bộ phận như:

1, Guồng cánh

– Nhiệm vụ:

Guồng cánh có nhiệm vụ kéo lưu lượng gió cao. Giúp luân chuyển luồng không khí tươi từ ngoài vào trong.

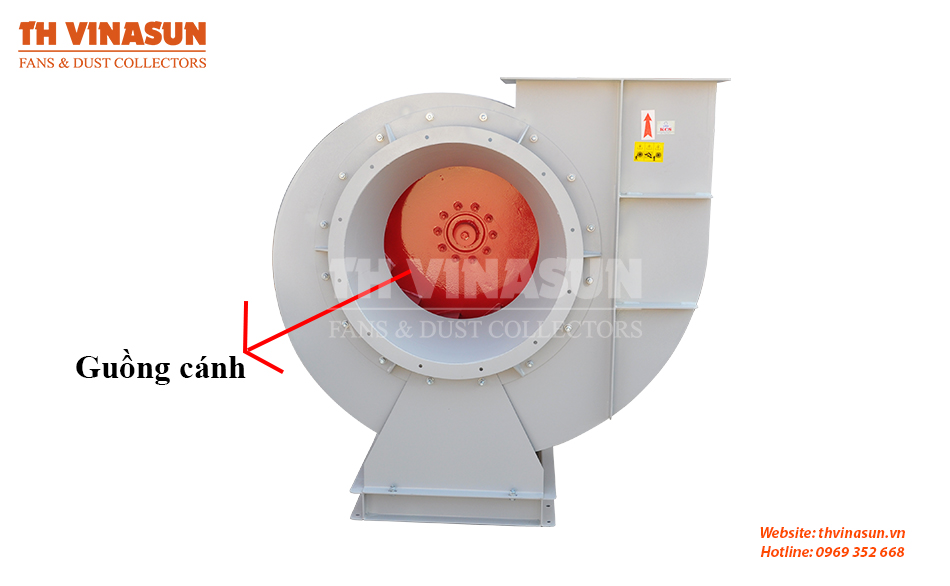

Cấu tạo quạt ly tâm

Cấu tạo bao gồm guồng cánh

Đồng thời tạo lực đẩy giúp loại bỏ không khí bị tù đọng, khí thải, bụi bẩn ra bên ngoài.

– Số lượng cánh:

Số lượng cánh quạt trong guồng cánh lớn. Có thể từ 6 đến hơn 60 cánh. Tùy vào thiết kế của guồng.

– Thiết kế kiểu dáng cánh:

Kiểu dáng của guồng cánh quyết định đến đặc tính hoạt động của quạt ly tâm. Có ba cách thiết kế guồng cánh đối với quạt ly tâm như:

+ Guồng cánh có cánh cong về phía trước: Các cánh quạt có thiết kế cong theo hướng quay của guồng cánh.

+ Guồng cánh có cánh thẳng: Các cánh quạt có thiết kế thẳng vuông góc với trục guồng.

Cấu tạo quạt ly tâm

Cấu tạo quạt ly tâm bao gồm cánh quạt

+ Guồng cánh có cánh cong về phía sau: Các cánh quạt có thiết kế cong ngược lại hướng quay của guồng cánh.

– Vật liệu chế tạo:

Guồng cánh, cánh quạt ly tâm được làm từ Inox, thép,… Vậy nên có khả năng chịu lực, chịu nhiệt tốt. Đồng thời hoạt động được trong môi trường khắc nghiệt: bị oxy hóa, nhiệt độ độ ẩm cao,….

– Công nghệ chế tạo:

Cánh quạt, guồng cánh được thiết kế sản xuất trên các công nghệ máy móc hiện đại. Cánh quạt được cân bằng trên máy cân bằng số tự động.

Quạt thông gió chạy êm

Máy cân bằng động cánh quạt

Vậy nên đem đến độ chính xác cao và giúp quạt chạy êm, độ ồn nhỏ, không rung lắc.

2, Vỏ quạt

– Nhiệm vụ:

Vỏ quạt ly tâm có nhiệm vụ dẫn khí và bảo vệ quạt ly tâm khỏi các tác động của môi trường. Từ đó, giúp nâng cao độ bền và duy trì tuổi thọ của sản phẩm.

Cấu tạo quạt ly tâm

Vỏ cánh quạt ly tâm

– Vật liệu chế tạo:

Vỏ quạt được thiết kế hình giống con sên hoặc con sò. Vật liệu chế tạo có thể được làm từ thép, inox hoặc inox mạ kẽm.

Vỏ quạt còn được phủ lớp sơn tĩnh điện chất lượng cao, bền màu. Vậy nên chống sự oxy hóa tốt và chống han gỉ.

Ngoài ra vỏ quạt cũng giúp hạn chế tiếng ồn khi nó hoạt động.

– Công nghệ chế tạo:

Vỏ quạt ly tâm được thiết kế sản xuất trên các công nghệ máy móc hiện đại. ví dụ như: Máy cắt Fiber Laser – Thụy Sỹ, hệ thống phun sơn tĩnh điện, máy chấn CNC,..

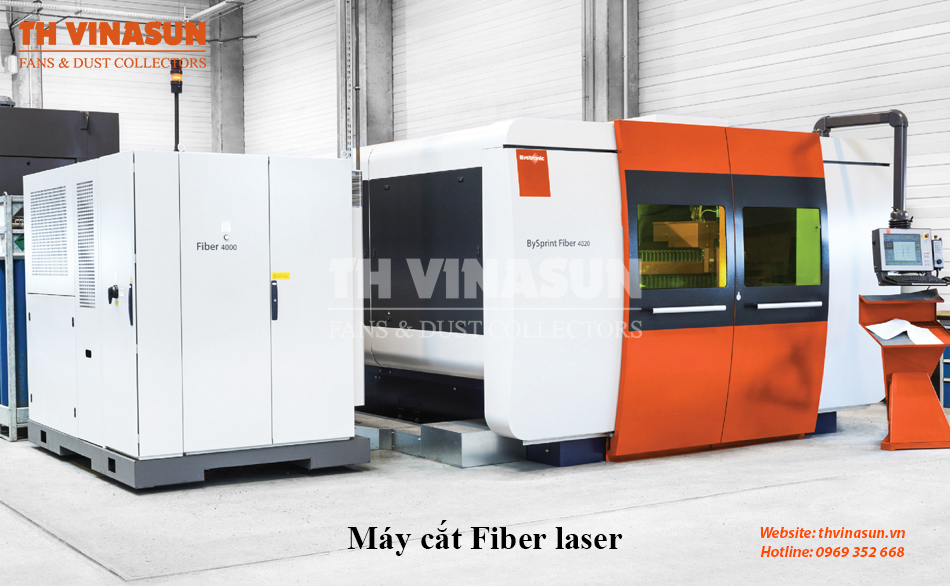

Máy cắt Fiber laser - Thụy Sỹ

Máy cắt Fiber laser – Thụy Sỹ

Vậy nên đem đến độ chính xác cao và định hỉnh chuẩn, chắc chắn, bền đẹp và được đồng bộ.

3, Động cơ

Động cơ có nhiệm vụ tạo ra chuyển động cho quạt ly tâm công nghiệp. Motor được quấn bằng dây đồng nguyên chất nhờ dây chuyền hiện đại.

Vậy nên dù hoạt động bền bỉ, liên tục trong thời gian dài cũng không bị quá tải.

Thường các hãng động cơ chất lượng cao, uy tín, chính hãng là ATT, HEM, VIHEM,…

Hệ thống hút bụi trung tâm

Động cơ được nhập từ các hãng nổi tiếng

4, Trục và cơ cấu dẫn động

Trục và cơ cấu dẫn động là những bộ phận giúp truyền động từ động cơ quạt đến cánh quạt. Giúp thực hiện quá trình sinh công của quạt ly tâm.

quạt gió ly tâm

Gối trục của quạt

Trục quạt và cơ cấu dẫn động quyết định đến vận tốc của quạt và khả năng điều chỉnh vận tốc.

Có 2 loại cơ cấu dẫn động chính của quạt ly tâm là:

– Cơ cấu dẫn động trực tiếp:

Cánh quạt được liên kết trực tiếp với trục của động cơ. Điều này có nghĩa: tốc độ cánh quạt sẽ bằng với tốc độ quay của động cơ.

Quạt ly tâm truyền động trực tiếp

Quạt ly tâm truyền động trực tiếp

Kiểu truyền động này có ưu điểm thiết kế đơn giản, hiệu suất cao. Tuy nhiên, tốc độ quạt cố định, không thể thay đổi được.

– Cơ cấu dẫn động gián tiếp:

Cánh quạt và động cơ được nối với nhau bằng dây đai (dây curoa) và gối đỡ. Những dây đai truyền cơ năng từ động cơ đến quạt để làm quay bánh công tác.

Với dạng truyền động này có thể thay đổi được tỷ số truyền. Nhờ thay đổi lưu lượng và áp suất nên rất linh hoạt.

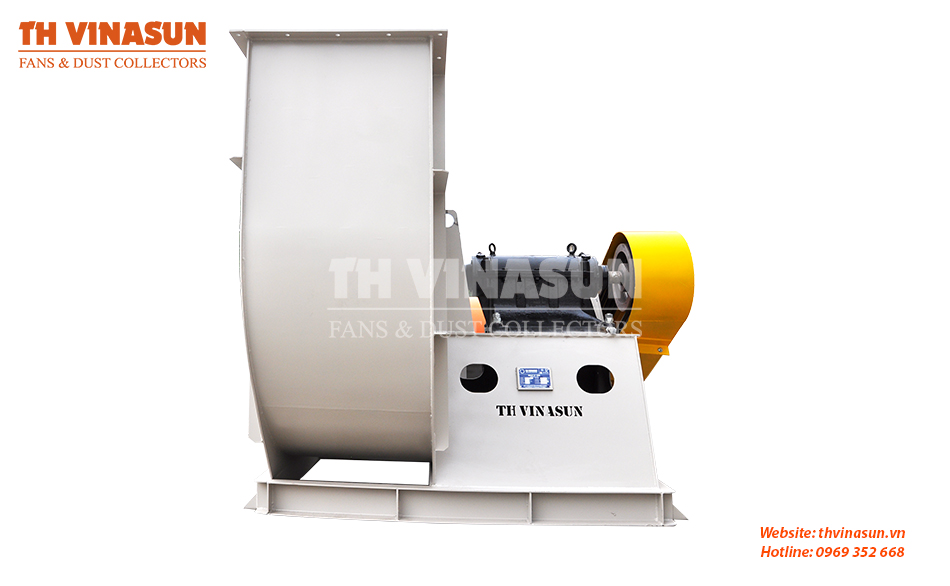

Quạt ly tâm truyền động gián tiếp qua gối đỡ đầu và dây curoa

Quạt ly tâm truyền động gián tiếp qua gối đỡ đầu và dây curoa

Nguyên lý hoạt động của quạt ly tâm công nghiệp?

Quạt ly tâm công nghiệp hoạt động theo nguyên lý sau:

Khi roto quay, áp suất tại tâm quạt nhỏ. Không khí sẽ đi vào tâm quạt và tại đây sẽ được cấp thêm năng lượng của lực ly tâm.

Roto hút không khí dọc theo trục quạt. Nhờ lực ly tâm đưa ra quanh vỏ quạt và đẩy gió ra hướng thẳng góc với trục quạt.

Luồng khí chứa bụi được đẩy vào bộ phận thu bụi. Guồng quay tạo áp lực và chuyển khí vào bên trong máy.

Vỏ quạt hội tụ và chuyển hướng dòng không khí vào bên trong. Cánh quạt ly tâm luồng không khí vào và đẩy không khí chứa bụi, khí độc ra khỏi quạt theo cùng phương.

Các loại quạt ly tâm công nghiệp

1, Quạt ly tâm trực tiếp

Dòng quạt này được thiết kế với nhiều mẫu mã và model khác nhau. Chỉ cần thay đổi một chút về thông số kỹ thuật hoặc số lượng cánh, dạng cánh,… Một số hình ảnh của quạt ly tâm trực tiếp.

quạt hút mùi công nghiệp

Quạt ly tâm trực tiếp

Dòng quạt này có thể được sử dụng để hút khí  thải, cấp khi tươi, thông gió, hút bụi,…. Trong các nhà xưởng, nhà máy, tòa nhà, trung tâm thương mại,….

2, Quạt ly tâm gián tiếp

Cũng giống như dòng quạt ly tâm trực tiếp tuy nhiên nó được thiết kế dạng truyền động gián tiếp. Động cơ nối với cánh quạt thông qua gối đỡ và dây curoa.

Quạt hút ly tâm trung áp VNS-C3

Quạt hút ly tâm gián tiếp

Giúp quạt hoạt động được trong môi trường khắc nghiệt và có thể linh hoạt thay đổi được các thông số lưu lượng và áp suất.

3, Quạt ly tâm dạng hộp

Dòng quạt này được thiết kế dạng hộp. Có độ ồn rất nhỏ, chạy êm nên được sử dụng trong các công trình cao cấp, yêu cầu độ yên tĩnh cao như: bệnh viện, trường học, phòng họp, hội nghị,….

Quạt hút ly tâm công nghiệp

Quạt hút ly tâm công nghiệp dạng hộp

4, Một số dòng quạt ly tâm khác

Quạt ly tâm tháp áp VNS-C2

Quạt ly tâm tháp áp VNS-C2

Quạt ly tâm cao áp VNS-C4

Quạt ly tâm cao áp VNS-C4

Quạt ly tâm hút bụi VNS-C6

Quạt ly tâm hút bụi VNS-C6

quạt ly tâm hút bếp

Quạt ly tâm hút bếp công nghiệp

Cấu tạo của quạt ly tâm chủ yếu có 4 phần. Tuy nhiên, các mẫu mã, chủng loại rất đa dạng. Do đó, hãy tìm hiểu sản phẩm thật kỹ trước khi mua để đêm lại hiệu suất cao khi hoạt động nhé.
