Các loại gối đỡ trục quạt công nghiệp: Đầy đủ nhất


  • Thứ Năm, 22 Tháng Chín, 2022

Có các loại gối đỡ trục quạt công nghiệp nào? Đặc điểm, ưu điểm ra sao? Hãy cùng tìm hiểu trong nội dung bài viết sau đây.

Gối đỡ trục là linh kiện không thể thiếu và được sử dụng rộng rãi. Đặc biệt trong ngành sản xuất quạt công nghiệp.

các loại gối đỡ trục

Các loại gối đỡ trục

Nó có chức năng chính là giữ các trục dẫn theo chiều ngang hoặc thẳng đứng trên các chi tiết máy. Vậy có các loại gối đỡ trục quạt công nghiệp nào? Hãy xem trong nội dung dưới đây.

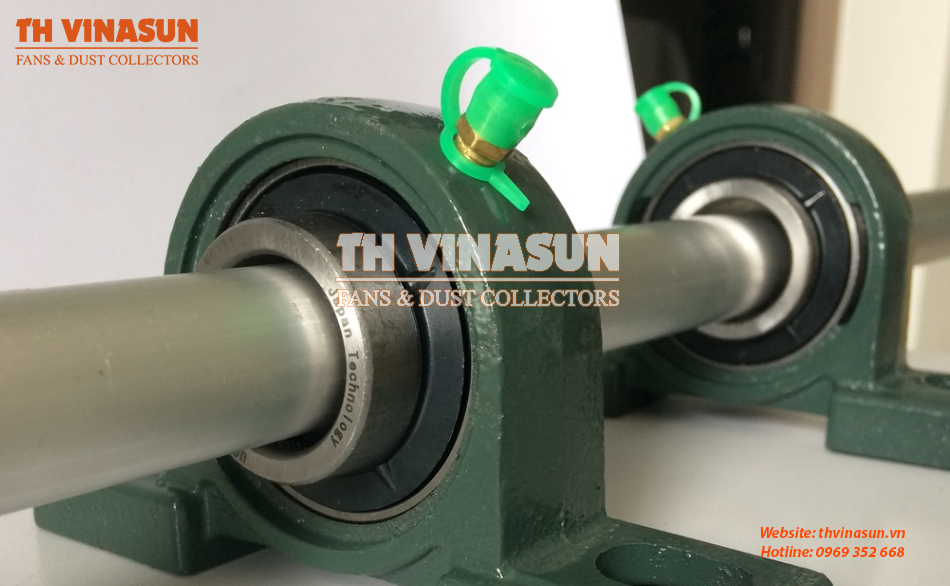

Gối đỡ trục quạt công nghiệp

Gối đỡ trục được làm từ chất liệu chính là hợp kim gang. Chúng có đặc điểm nổi bật như:

– Rất cứng.

– Có độ chịu lực tốt.

Vậy nên chúng có độ bền rất lớn. Bên cạnh đó, với loại vật liệu này cũng có nhược điểm là khả năng chịu tải lại có giới hạn.

các loại gối đỡ trục

Gối trục quạt

Gối đỡ trục được thiết kế với nhiều hình dạng khác nhau. Chủ yếu là:

– Dạng ô van.

– Dạng hình vuông.

– Dạng hình chữ nhật.

Mỗi loại sẽ phù hợp với một loại vòng bi và được ứng dụng trong loại máy móc khác nhau, điểm tựa cố định cho vòng bi.

Hiện nay gối đỡ trục được cấu tạo bởi hai thành phần cơ bản là:

các loại gối đỡ trục

Gối đỡ trục

– Bệ đỡ: Được làm từ hợp kim gang. Có khả năng chịu lực mạnh và nhiệt độ cao. Vì vậy, sử dụng được trong những môi trường khắc nghiệt.

– Con lăn: Có thiết kế tương tự như con lăn của vòng bi thông thường. Với chức năng cố định trục nên có thể chịu tải cao khi vòng bi hoạt động.

Các loại gối đỡ trục quạt công nghiệp

Các loại gối đỡ vòng bi thường được phân loại dựa trên hình dáng và chức năng của chúng. Cụ thể có những loại gối đỡ trục như sau:

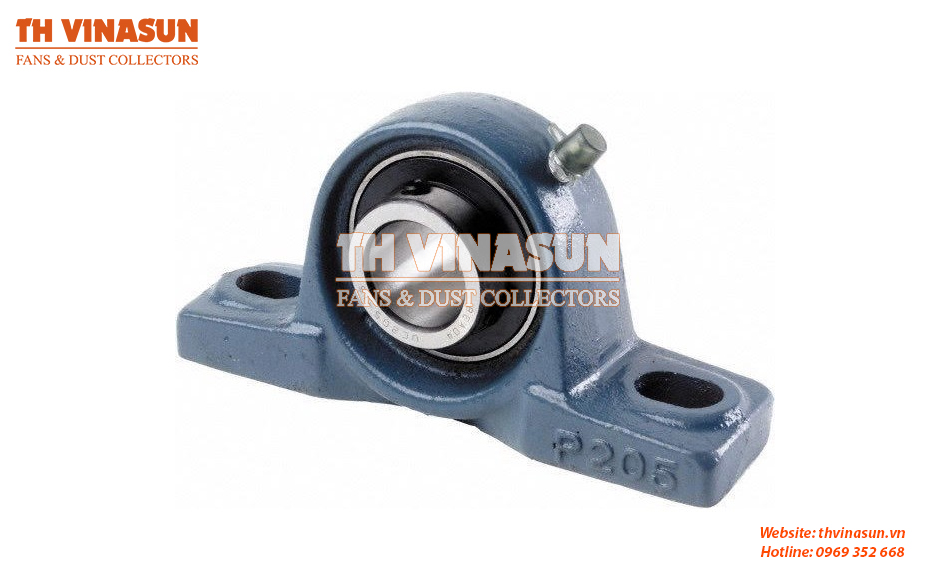

1, Gối đỡ trục UCP

Đây là dạng gối đỡ trục có dạng Omega. Đặc điểm:

các loại gối đỡ trục

Gối đỡ trục UCP

– Có mặt bích hình chữ nhật dài.

– Có hai điểm cố định mặt bích đó hai bên tai UC nằm ngang 90 độ so với gối đỡ.

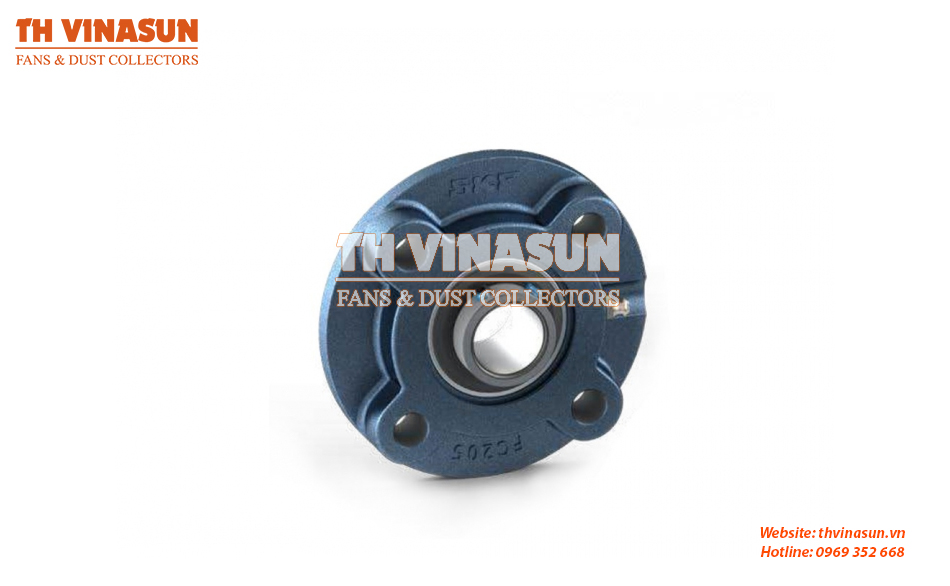

2, Gối đỡ trục UCFC

Có mặt bích hình tròn được cố định bởi bốn góc trên hình tròn. UC nằm theo hướng mà mặt bích cố định trên vị trí.

các loại gối đỡ trục

Gối đỡ trục UCFC

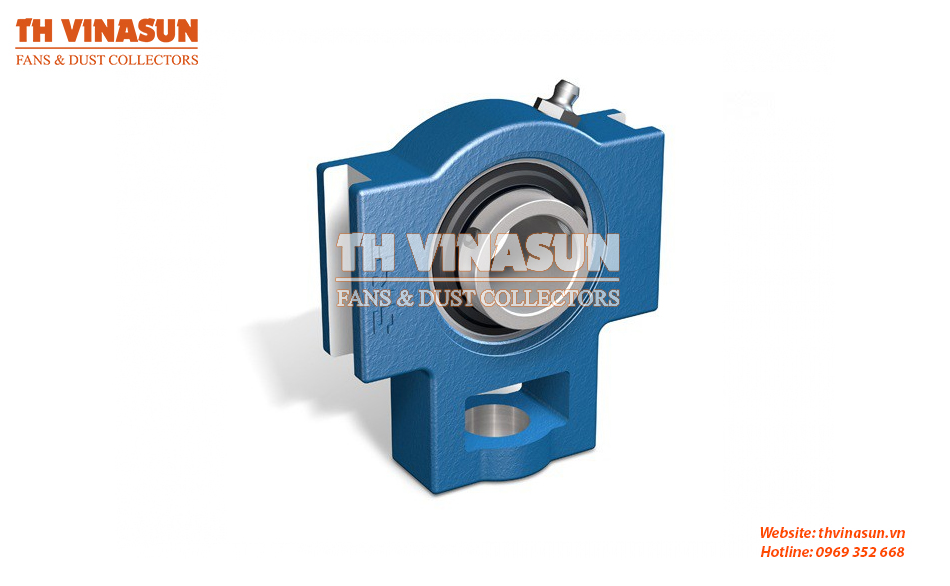

3, Gối đỡ trục UCT

Có mặt bích hình chữ T và được cố định bởi một điểm duy nhất. UC nằm trong theo hướng mặt bích cần cố định.

các loại gối đỡ trục

Gối đỡ trục UCT

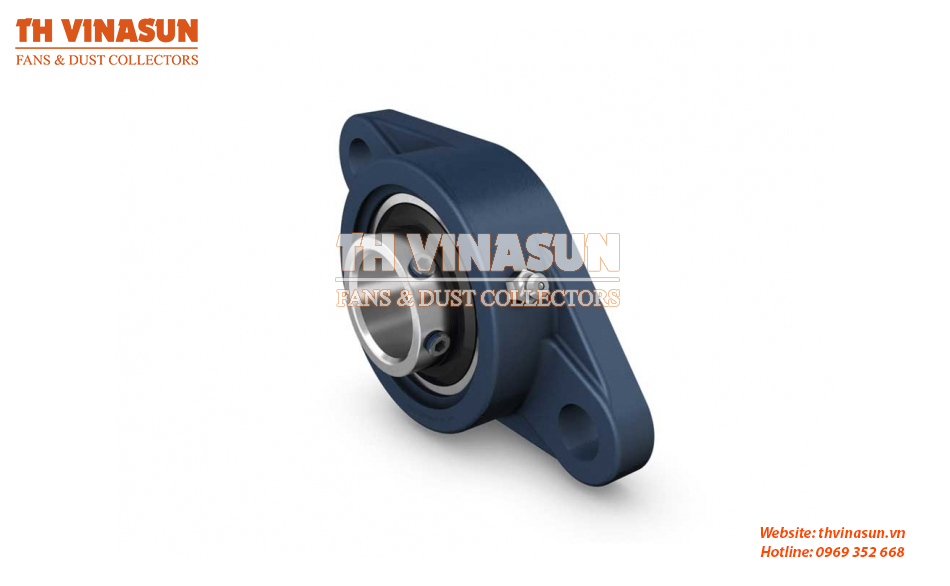

4, Gối đỡ trục UCFL

Có mặt bích gần giống hình thoi. Gối đỡ trục này được cố định bởi điểm đầu và cuối. Mặt bích UC nằm theo hướng mà mặt bích cố định.

các loại gối đỡ trục

Gối đỡ trục UCFL

5, Gối đỡ trục UKP

Có mặt bích hình vuông được cố định bởi bốn vị trí trên mặt bích có UC lỗ.

Phần UC nằm theo hướng của mặt bích.

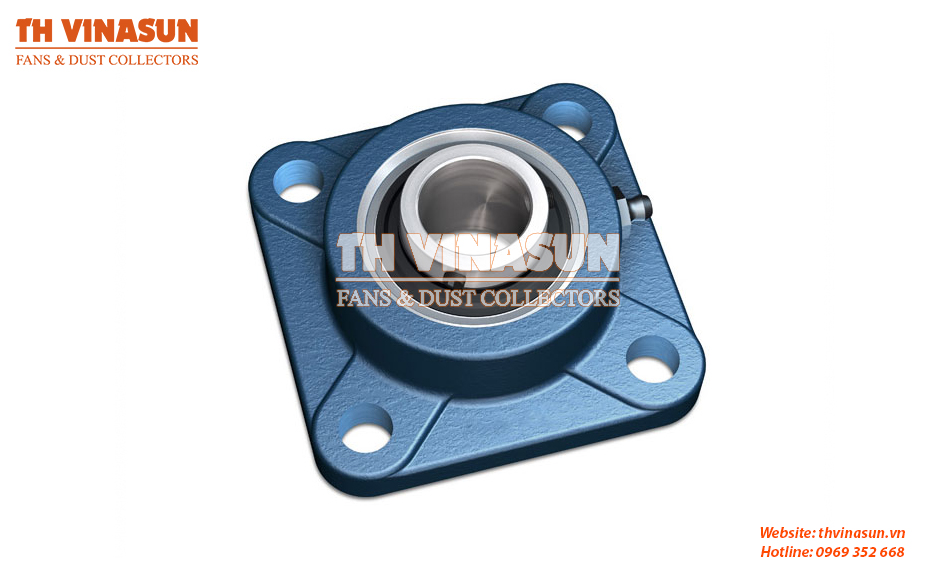

6, Gối đỡ trục UCF

các loại gối đỡ trục

Gối đỡ trục UCF

Có mặt bích hình vuông được cố định bởi bốn điểm trên gối đỡ. UC nằm theo hướng mà gối đỡ được cố định.

Ưu điểm của gối đỡ trục quạt công nghiệp

Gối đỡ trục có những ưu điểm nổi bật như:

– Có khả năng làm việc ổn định ngay cả khi vận hành trong tốc độ lớn.

– Có khả năng chịu tải trọng động và va đập.

– Kích thước tương đối nhỏ dễ lắp đặt.

hệ thống thông gió tầng hầm

Dễ dàng lắp đặt

– Vận hành êm ái, mượt mà và nhẹ nhàng.

– Có kết cấu đơn giản khi trục quay chậm.

Ngoài việc sử dụng gối đỡ trục công nghiệp quạt cũng có thể được sử dụng gối đỡ ngâm dầu. Tìm hiểu thiết bị này dưới đây nhé.

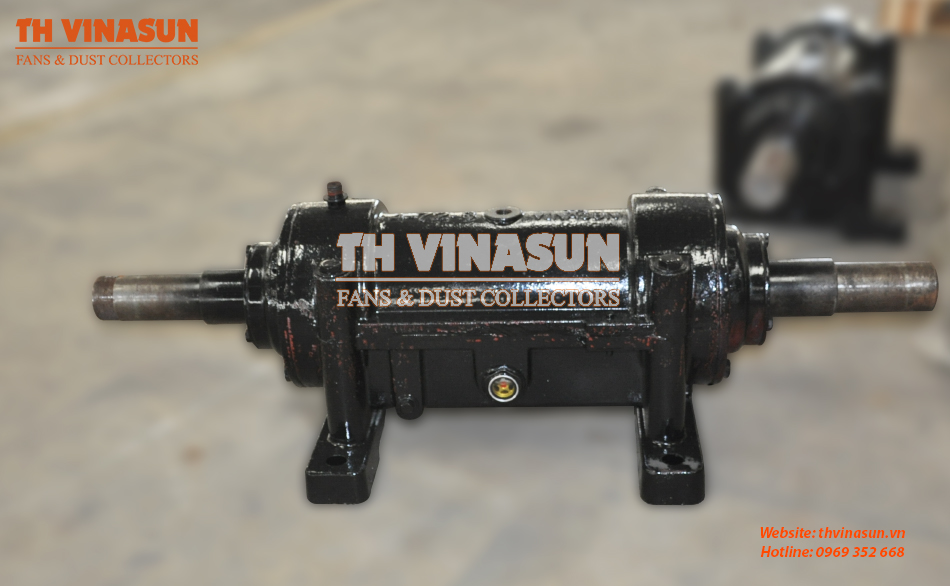

Gối đỡ ngâm dầu quạt công nghiệp

Gối đỡ ngâm dầu là linh kiện được sử dụng chủ yếu trong chế tạo quạt ly tâm. Chúng có những đặc điểm nổi bật như:

– Khả năng trơn trượt với hệ số ma sát thấp.

– Chịu ma sát mài mòn ở tốc độ cao, chịu tải trọng lớn.

– Chịu nhiệt độ cao: Giải pháp làm mát gối đa dạng như làm mát tự nhiên.

– Độ cứng, độ bền cao. Có khả năng chịu được trong nhiều điều kiện môi trường làm việc khác nhau,…

các loại gối đỡ trục

Gối đỡ ngâm dầu

– Thiết kế gối đỡ ngâm dầu rất hiện đại, gọn, giúp việc lắp đặt, bảo dưỡng, thay thế (thay bi, thay dầu bôi trơn) dễ dàng, nhanh chóng.

Loại này gồm có những loại như:

– Gối rời 2 nửa: Ưu điểm là vòng bi ống lót côn.

– Gối ông: Bi ngâm dầu, được làm mát trực tiếp bằng nước, độ bền cao.

– Gối 2 nửa: Bi ngâm dầu, được làm mát bằng nước, tuổi thọ cao.

Tùy từng nhu cầu của khách hàng sẽ được lựa chọn dạng gối đỡ ngâm dầu khác nhau.

Nội dung bài viết là các loại gối đỡ trục quạt công nghiệp. Nếu cần tư vấn hãy để lại thông tin dưới đây nhé.



Tags: th vinasun,quạt công nghiệp,quạt th vinasun,phụ kiện quạt công nghiệp,các loại gối đỡ trục,gối đỡ trục,phụ kiện quạt,quạt ly tâm,
