Bản vẽ quạt ly tâm thể hiện những điều gì? Cách đọc bản vẽ ra sao? Cùng Th Vinasun tìm hiểu trong nội dung bài viết sau đây nhé.

Bản vẽ quạt ly tâm thể hiện những điều gì?

Đối với khách hàng và nhà sản xuất bản vẽ kỹ thuật giữ vai trò quan trọng. Nó giúp:

– Đối với khách hàng:

Khi mua quạt, trước khi sản xuất quạt, khách hàng sẽ được nhà cung cấp gửi một bản vẽ kỹ thuật.

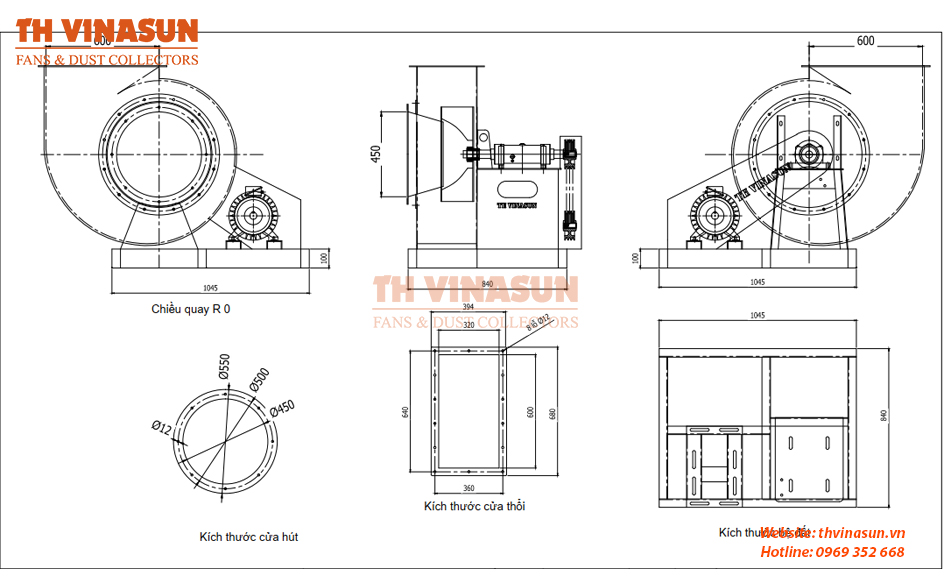

bản vẽ quạt ly tâm

Bản vẽ quạt ly tâm

Từ bản vẽ kỹ thuật sẽ thể hiện được ra tất cả các yêu cầu của khách hàng đối với sản phẩm của khách hàng.

– Đối với nhà sản xuất:

Sau khi thống nhất được bản vẽ với khách hàng. Qua bản vẽ sẽ giúp nhà cung cấp tiến hành sản xuất sao cho chuẩn.

Quá trình bao gồm: cắt, hàn và lắp ráp các bộ phận,… Nhờ đó, đưa ra một sản phẩm đúng với yêu cầu của khách hàng.

Vậy trong bản vẽ kỹ thuật quạt ly tâm thể hiện những điều gì?

* Bản vẽ quạt ly tâm thể hiện:

– Sản phẩm:

Thể hiện được tên sản phẩm và mã model mua quạt là gì?

Thể hiện hình thức truyền động của quạt là quạt ly tâm dạng truyền động trực tiếp hay truyền động dạng gián tiếp.

Ký hiệu:

-nG: Đối với dạng truyền động gián tiếp.

-nT: Đối với dạng truyền động trực tiếp.

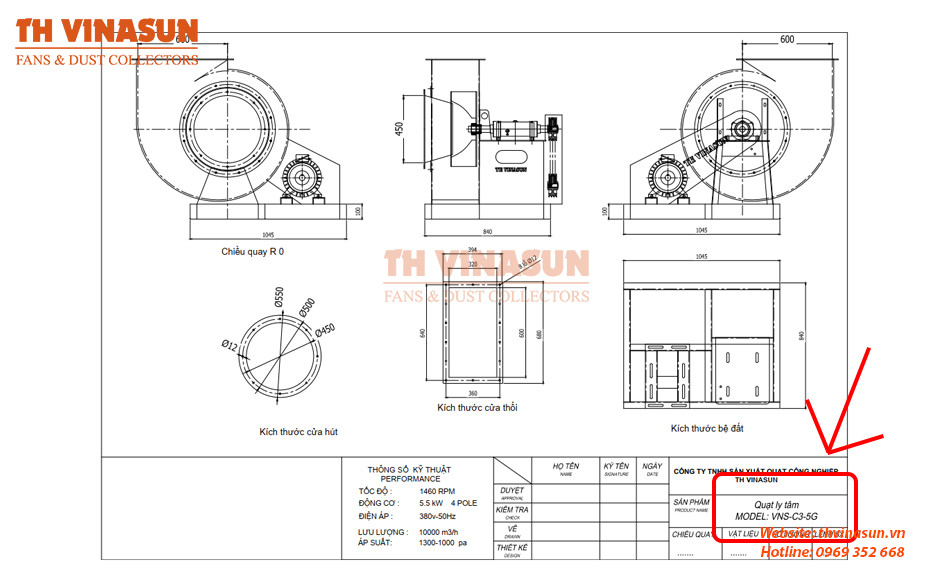

bản vẽ quạt ly tâm

Bản vẽ thể hiện sản phẩm quạt công nghiệp

+ Ví dụ cụ thể:

Đối với một bản vẽ thể hiện: Sản phẩm: Quạt ly tâm – Model VNS-C5-5.5G.

Tức là:

Sản phẩm khách hàng mua là dòng quạt ly tâm.

Hình thức truyền động: Dạng truyền động gián tiếp.

– Thông số kỹ thuật của quạt:

Trên bản vẽ quạt ly tâm còn thể hiện được các thông số kỹ thuật của quạt như:

Quạt có tốc độ là bao nhiêu vòng/phút.

Có công suất quạt là bao nhiêu kW.

Điện áp sử dụng là bao nhiêu V.

Lưu lượng của quạt là bao nhiêu m3/h.

Áp suất của quạt tạo ra là bao nhiêu Pa.

– Thông số kích thước của quạt:

Trên bản vẽ kỹ thuật sẽ giúp thể hiện rõ các kích thước của các chi tiết quạt bao gồm:

+ Kích thước cửa hút của quạt: Đường kính bao nhiêu.

+ Kích thước cửa thổi của quạt: Chiều dài, chiều rộng bao nhiêu.

+ Kích thước bệ đất có chiều dài và chiều rộng bao nhiêu.

+ Kích thước chiều cao, chiều rộng, chiều dài của quạt,…

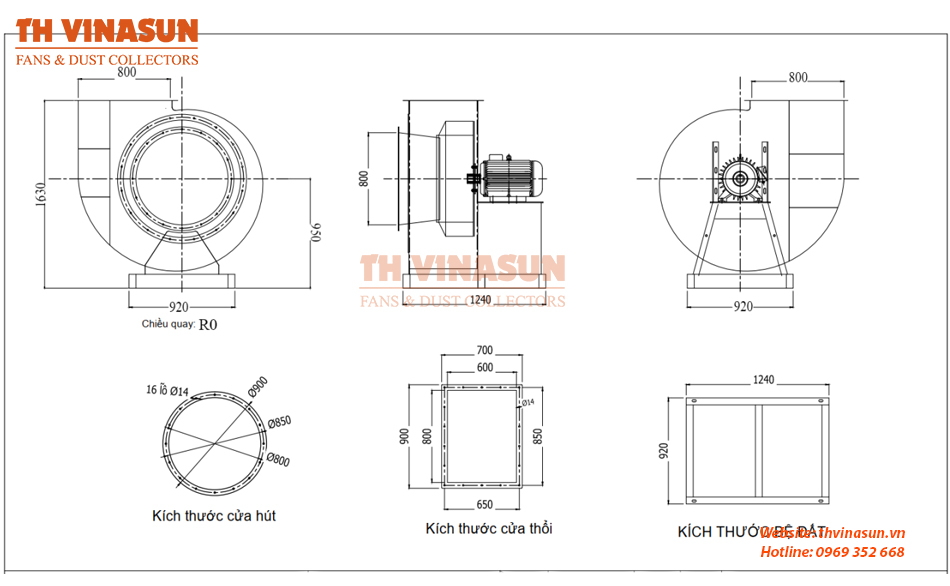

bản vẽ quạt ly tâm

Bản vẽ thể hiện chi tiết các thông số của quạt

Ngoài ra, trong bản vẽ còn thể hiện được:

+ Chiều quay của quạt: Bao gồm có các chiều quay: Chiều quay trái, chiều quay phải, hướng 90 độ, hướng 35 độ, hướng 180 độ,….

– Vị trí lắp ráp của từng bộ phận:

Dựa vào bản vẽ giúp lắp ráp các chi tiết ra sao? Vào vị trí nào? Có những thành phần nào?

– Hình ảnh không gian 3D của quạt:

Nhờ hình ảnh không gian 3D sẽ giúp khách hàng có thể dễ dàng tưởng tượng sản phẩm của mình sau khi hoàn thành sẽ sẽ sao.

* Một số bản vẽ quạt ly tâm mẫu:

Bản vẽ quạt ly tâm có hình thức truyền động trực tiếp.

Bản vẽ quạt ly tâm có hình thức truyền động gián tiếp, chiều quay RO.

quạt gió ly tâm

Bản chiều quay của quạt ly tâm

Hình ảnh thực tế một số mẫu quạt ly tâm công nghiệp

1, Quạt ly tâm VNS-CF1

Dòng quạt chuyên sử dụng để:

Quạt ly tâm tăng áp hút khói VNS-CF1

Quạt ly tâm tăng áp hút khói VNS-CF1

+ Tăng áp buồng thang và hút khói hành lang cho tòa nhà.

+ Thông gió, cấp khí tươi tạo môi trường thông thoáng, sạch sẽ.

Dòng quạt được thiết kế cánh lồng sóc với nhiều khe hở. Quạt có thể tạo ra lưu lượng lớn với áp suất thấp.

2, Quạt ly tâm VNS – CF2

Dòng quạt chuyên sử dụng để:

Quạt ly tâm VNS-CF2

Quạt ly tâm VNS-CF2

+ Tăng áp buồng thang và hút khói hành lang cho tòa nhà.

+ Thông gió, cấp khí tươi tạo môi trường thông thoáng, sạch sẽ.

Tuy nhiên, khác với CF1 thì quạt VNS-CF2 được thiết kế dạng cánh cong. Quạt có thể tạo ra lưu lượng lớn với áp suất thấp.

3, Quạt ly tâm VNS – CF4

Được sử dụng để cấp khí tươi cho tòa nhà với lưu lượng lớn. Tăng áp buồng thang bộ.

Quạt ly tâm VNS-CF4

Quạt ly tâm VNS-CF4

Quạt có khả năng thay đổi vận tốc để thay đổi lưu lượng và áp suất thông qua động cơ hai cấp độ, bộ truyền đai, puly và gối trục.

4, Quạt ly tâm VNS – C4

Dòng quạt có khả năng tạo ra áp suất cao đẩy gió được đi xa. Vậy nên chỉ yếu sử dụng để cấp khí, cấp nguyên liệu cho lò đốt, vận chuyển gas và hạt rời.

Quạt ly tâm cao áp VNS-C4

Quạt ly tâm cao áp VNS-C4

Với dòng quạt này có thể sử dụng được cho các ngành sản xuất có chất ăn mòn, khí độc, khí độc, các chất không bám dính,…

4, Quạt ly tâm VNS – C6

Dòng quạt được thiết kế chuyên biệt để sử dụng trong các hệ thống hút lọc bụi công nghiệp.

Quạt ly tâm hút bụi VNS-C6

Quạt ly tâm hút bụi VNS-C6

Cánh quạt được thiết kế với nhiều khe hở để dễ dàng vận chuyển bụi mà không bị bám dính vào lá cánh. Từ đó gây mất cân bằng trong quá trình hoạt động.

Trên đây là một số nội dung về bản vẽ quạt ly tâm và hình ảnh thực tế một số dòng quạt. Nếu cần tư vấn hãy để lại thông tin dưới đây để được chúng tôi sẽ liên hệ cho bạn ngay.
